Re: Světla pro denní svícení info na 1. strane

Příspěvek od xslide » 24.06.2014 13:51

Postupoval jsem podle toho návodu u toho schématu, který mně tady bylo doporučeno. A tam je jasně psaný, že se to má rozstřihnout a každej konec dát na jinej pin relé.

Jinak s těma světlama jsem se splatl, dělal jsem to samozřejmě s kabelem od parkovaček.

Uživatelský avatar
lucky.jack
Test driver
Test driver
Příspěvky: 8448
Registrován: 12.03.2011 21:18
Bydliště: v Hradci Královým

Re: Světla pro denní svícení info na 1. strane

Příspěvek od lucky.jack » 24.06.2014 13:59

Já jsem to tak dělal a fungovalo, ale jak jsem psal je tu i jiný postup, kde se stříhat nemusí.

Vyndej ty pojistky a mělo by to fungovat jak má - zapneš zapalování rozsvítí se DRL, když otočíš ovladač světel na parkovačky tak DRL zhasnou.
Focus III combi, 10/2011, 1.6 Ti-VCT 105 koníků

>Galerie< - Focus II combi 10/2007 Collection(mezifacelift), 1.6 TDCi 66 kW/214Nm - chip 81kW/245Nm

Uživatelský avatar
ZaQik
Admin
Admin
Příspěvky: 24691
Registrován: 30.05.2010 17:33
Bydliště: exit 82 na D0

Re: Světla pro denní svícení info na 1. strane

Příspěvek od ZaQik » 24.06.2014 14:07

xslide píše: 86 - přívod k potkávacím světlům (zde je po otočení kolečkem světel 12V)
87 - pokračování přívodního drátu do potkávaček (drát jsem rozstřihl a jeden konec na 86 a jeden na 87)
30 - přívod z pojistky F32
87a - + kabel který vede k Ledkám
85 - kostra
86 - na obrysovky (ne parkovacky) ... pin 4 ... resis odbockou, ne prerusenim kabelu
87 - nezapojis
30 - F32
87a - pol "+" u LED
85 - kostra

muzes udelat i tu vec, ze prerusis kabel k obrysovkam, ale tim do zapojujes nestabilni prvek (rele) do obvodu, ktery by mel 100% fungovat (svetla)
ta prasarna s prednima mlhovkama (LED prisvit) te bude stat vyhazov od technicke

pokud Ti sviti vse najednou, tj. LEDky furt, tak mas spatne zapojene rele (zkontroluj si cisla pinu) a to, jestli je skutecne rele rozpinaci a ne spinaci
Ford Focus mk3 combi 1.6 Ti-VCT, r.v.2018 + Ford Fiesta mk7 3D 1.25, r.v.2014
byl Ford Focus mk2 combi 1.6, r.v.2009 + Ford Fiesta mk6 1.4 TDCi r.v. 2004
Nejsem poradna, encyklopedie ani hotline spolecnosti Ford - ptejte se na foru, od toho je.

Uživatelský avatar
lucky.jack
Test driver
Test driver
Příspěvky: 8448
Registrován: 12.03.2011 21:18
Bydliště: v Hradci Královým

Re: Světla pro denní svícení info na 1. strane

Příspěvek od lucky.jack » 24.06.2014 14:11

Tu prasárnu jsem tam udělal a potom odpojil, protože jsem zjistil, že je v mlze stejně na prd(zrovna při cestě k Tobě pro vyhřívané sedačky). A s STK se počítalo, že to odpojím :wink:
Focus III combi, 10/2011, 1.6 Ti-VCT 105 koníků

>Galerie< - Focus II combi 10/2007 Collection(mezifacelift), 1.6 TDCi 66 kW/214Nm - chip 81kW/245Nm

Uživatelský avatar
vitr73
Test driver
Test driver
Příspěvky: 3916
Registrován: 25.02.2011 20:33
Bydliště: Železný Brod
Kontaktovat uživatele:

Re: Světla pro denní svícení info na 1. strane

Příspěvek od vitr73 » 24.06.2014 14:40

pratele..dotaz prosim..na ktere pojistce se obevi napeti az po startu motoru? predem dekuji...schorel mne multimetr a ted nemam jak to najit...
Ford Focus kombi 1.8 16V zmetec -E léta páně 1999
Byl Peugeot 309 1.4 zvaný Rozbuch-budiz mu vrakoviste lehke
Byl Daihatsu Applause 1.6 16V...zlaty auto.totalni nehoda na 483tis km
Byla Mazda 323 1.6 turbo rok 1990...prodan pro poruchu turba...

Uživatelský avatar
ZaQik
Admin
Admin
Příspěvky: 24691
Registrován: 30.05.2010 17:33
Bydliště: exit 82 na D0

Re: Světla pro denní svícení info na 1. strane

Příspěvek od ZaQik » 24.06.2014 14:44

na pojistce asi zadne, ale v patici na vyhrev predniho okna ano
Ford Focus mk3 combi 1.6 Ti-VCT, r.v.2018 + Ford Fiesta mk7 3D 1.25, r.v.2014
byl Ford Focus mk2 combi 1.6, r.v.2009 + Ford Fiesta mk6 1.4 TDCi r.v. 2004
Nejsem poradna, encyklopedie ani hotline spolecnosti Ford - ptejte se na foru, od toho je.

stano.
Člen klubu
Člen klubu
Příspěvky: 13520
Registrován: 18.07.2011 19:55

Re: Světla pro denní svícení info na 1. strane

Příspěvek od stano. » 24.06.2014 15:35

Alebo rele R13 cvakne az po nastartovani. Poistku som veru taku v motore nenasiel.

Uživatelský avatar
xslide
Junior
Junior
Příspěvky: 315
Registrován: 05.09.2012 22:37
Bydliště: Brno, Lednice
Kontaktovat uživatele:

Re: Světla pro denní svícení info na 1. strane

Příspěvek od xslide » 24.06.2014 17:04

ZaQik píše: 86 - na obrysovky (ne parkovacky) ... pin 4 ... resis odbockou, ne prerusenim kabelu
87 - nezapojis
30 - F32
87a - pol "+" u LED
85 - kostra

muzes udelat i tu vec, ze prerusis kabel k obrysovkam, ale tim do zapojujes nestabilni prvek (rele) do obvodu, ktery by mel 100% fungovat (svetla)
ta prasarna s prednima mlhovkama (LED prisvit) te bude stat vyhazov od technicke

pokud Ti sviti vse najednou, tj. LEDky furt, tak mas spatne zapojene rele (zkontroluj si cisla pinu) a to, jestli je skutecne rele rozpinaci a ne spinaci
Díky. Já LEDky jako mlhovky zapojovat nebudu, vyměnil jsem aji ovládání za tlačítko bez mlhovek aby nebyl problém na technické.

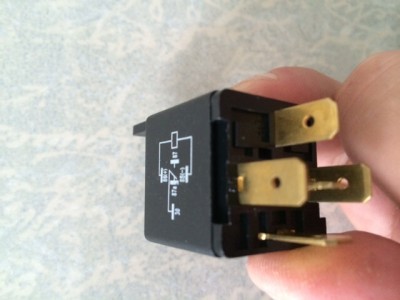

A relé mám toto, poznáš zda je to to správný? Moc se v tom nevyznám.

Uživatelský avatar
ZaQik
Admin
Admin
Příspěvky: 24691
Registrován: 30.05.2010 17:33
Bydliště: exit 82 na D0

Re: Světla pro denní svícení info na 1. strane

Příspěvek od ZaQik » 24.06.2014 17:16

rele vypada spravne ... takze zbyva zapojeni - jaks poznal, ktera nozicka je ktera? je to u nich napsane nebo podle obrazku na boku?
Ford Focus mk3 combi 1.6 Ti-VCT, r.v.2018 + Ford Fiesta mk7 3D 1.25, r.v.2014
byl Ford Focus mk2 combi 1.6, r.v.2009 + Ford Fiesta mk6 1.4 TDCi r.v. 2004
Nejsem poradna, encyklopedie ani hotline spolecnosti Ford - ptejte se na foru, od toho je.

Uživatelský avatar
xslide
Junior
Junior
Příspěvky: 315
Registrován: 05.09.2012 22:37
Bydliště: Brno, Lednice
Kontaktovat uživatele:

Re: Světla pro denní svícení info na 1. strane

Příspěvek od xslide » 24.06.2014 17:49

U každé nožičky je číslo. Takže problém je buď v tom, že jsem nevytáhl ty pojistky 110, 113 a 135 a rele R15 (jak píše lucky.jack) a nebo jsem tedy zvolil špatné zapojení a udělám to bez toho přerušení kabelu ke světlům.

Ještě mám prosím jeden dotaz. Jak spolehlivě poznám, který kabel je ten správný k těm parkovačkám (nebo obrysovkám?). Nevíte náhodou barvu kabelu abych měl 100% jistotu?

Děkuji moc!

Uživatelský avatar
mouse
Test driver
Test driver
Příspěvky: 3033
Registrován: 18.03.2011 14:37
Bydliště: Praha 5
Kontaktovat uživatele:

Re: Světla pro denní svícení info na 1. strane

Příspěvek od mouse » 24.06.2014 18:07

vem si zkoušečku a zapni si ty parkovačky a hned to zjistíš
jinak ty máš to denní s mlhovkama ?
zda jo tak to jde zapojit i na origo spínač mlhovek, ale musíš se dostat k vypínači a tam hledat kabel +
Obrázek
Ford Grand C-Max 1.6 TI-VCT 92kw rv.2012 GRANDÍK
Obrázek

Uživatelský avatar
xslide
Junior
Junior
Příspěvky: 315
Registrován: 05.09.2012 22:37
Bydliště: Brno, Lednice
Kontaktovat uživatele:

Re: Světla pro denní svícení info na 1. strane

Příspěvek od xslide » 24.06.2014 18:19

Mlhovky nemám, takže ty vůbec neřeším.

Ještě k tomu drátu. Kolečko musí být otočené do první polohy jo? Sorry ale mám v tom fakt zmatek. :D a potom předpokládám, že na jednom drátu bude 12V a to bude on.

Ještě jednou díky moc. Snad už to zítra nějak zapojím.

Uživatelský avatar
ZaQik
Admin
Admin
Příspěvky: 24691
Registrován: 30.05.2010 17:33
Bydliště: exit 82 na D0

Re: Světla pro denní svícení info na 1. strane

Příspěvek od ZaQik » 24.06.2014 18:23

xslide - bez vytazenych pojistek by se Ti hled rozsvitila hlavni svetla a LEDky by se nerozsvitily ... pokud sviti oboje naraz, tak je neco spatne ... nemaji ty LEDky nejaky vlastni modul s logikou? tj. nekoukaji z neho 3 draty?

mouse - dneska vedle ... rikal, ze mlhy dal pryc
Ford Focus mk3 combi 1.6 Ti-VCT, r.v.2018 + Ford Fiesta mk7 3D 1.25, r.v.2014
byl Ford Focus mk2 combi 1.6, r.v.2009 + Ford Fiesta mk6 1.4 TDCi r.v. 2004
Nejsem poradna, encyklopedie ani hotline spolecnosti Ford - ptejte se na foru, od toho je.

Uživatelský avatar
xslide
Junior
Junior
Příspěvky: 315
Registrován: 05.09.2012 22:37
Bydliště: Brno, Lednice
Kontaktovat uživatele:

Re: Světla pro denní svícení info na 1. strane

Příspěvek od xslide » 24.06.2014 23:12

Modul měli ale ten tam není. Teďka mají jen drát na + a -. Jsou to stejné, kulaté LEDky jako má většina lidí zde na fóru (na název si bohužel nevzpomenu).

Zítra to ještě zkusím a snad to rozchodím (musím s autem na technickou :D ).

Uživatelský avatar
Quickie
Moderátor
Moderátor
Příspěvky: 7238
Registrován: 10.03.2008 21:18
Bydliště: Revúca, Trnava

Re: Světla pro denní svícení info na 1. strane

Příspěvek od Quickie » 25.06.2014 09:58

xslide píše: Ještě mám prosím jeden dotaz. Jak spolehlivě poznám, který kabel je ten správný k těm parkovačkám (nebo obrysovkám?). Nevíte náhodou barvu kabelu abych měl 100% jistotu?

Děkuji moc!
na prvej strane z mojho fotonávodu vyberám fotku.. je to tento kábel
http://www.ford-focus.cz/forum/download ... &mode=view
