Zapojeni Blis pro Edge 2017

[Otomar]

Ahoj, shanim el. schema pro Edge a radary blis. Nebyl by nekdo te lasky a nasdilel?
+ nasel sem par navodu na s max nebo mondeo, kde zminuji vice verzi radaru. Obvykle pred fl a po fl. Po cem se mam divat?
Nejcasteji sem nasel radary: FT4T14D453. U novejsich aut JR3T14D453, zminuji lepsi odezvu na prekazky, ale uplne neverim kompatibilite.

Diky za kazdy koment

[ZaQik]

VIN?

[Otomar]

2FMTK4AA1HBC0xxxx

[ZaQik]

potrebujes 2x modul EM2T-14C689-AD a k tomu 2x drzak FT4T-14D189-AB
zapojeni uz neni pres kabelaz narazniku, ale 8pin konektory vedou z podlahovky pod svetlama (pin 5 - napajeni, 8 - kostra, 6 - MS CAN+, 7 - MS CAN- a u praveho je jeste kostra na pinu 3); sbernici muzes natahnout od jednotky tazneho; napajeni obou modulu je z C133-34 (velky 59pinovy konektor pod budikama, cca ve vysce kolen)

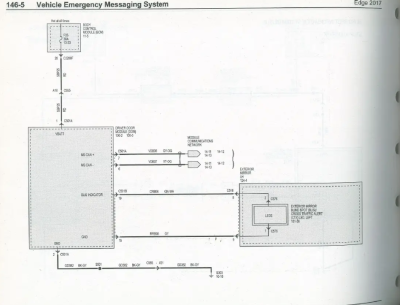

kontrolka v zrcatku je ovladana z dvernich modulu (modul pin 19 na zrcatko pin 8 a pin 15 na pin 9)

[Otomar]

Dekuji za paradni popis.
Moduly FT4T14D453 nejsou pouzitelne? Daji se sehnat vcelku dobre i s drzaky a jsou z edgu.

[ZaQik]

videl jsem, ale katalog rika EM2T
FT4T-14D453-xx v katalogu vubec nevidim

[Otomar]

Podivam se co je vubec v aute nachystane, jestli vubec neco a pak muzem zkouset moduly

[Otomar]

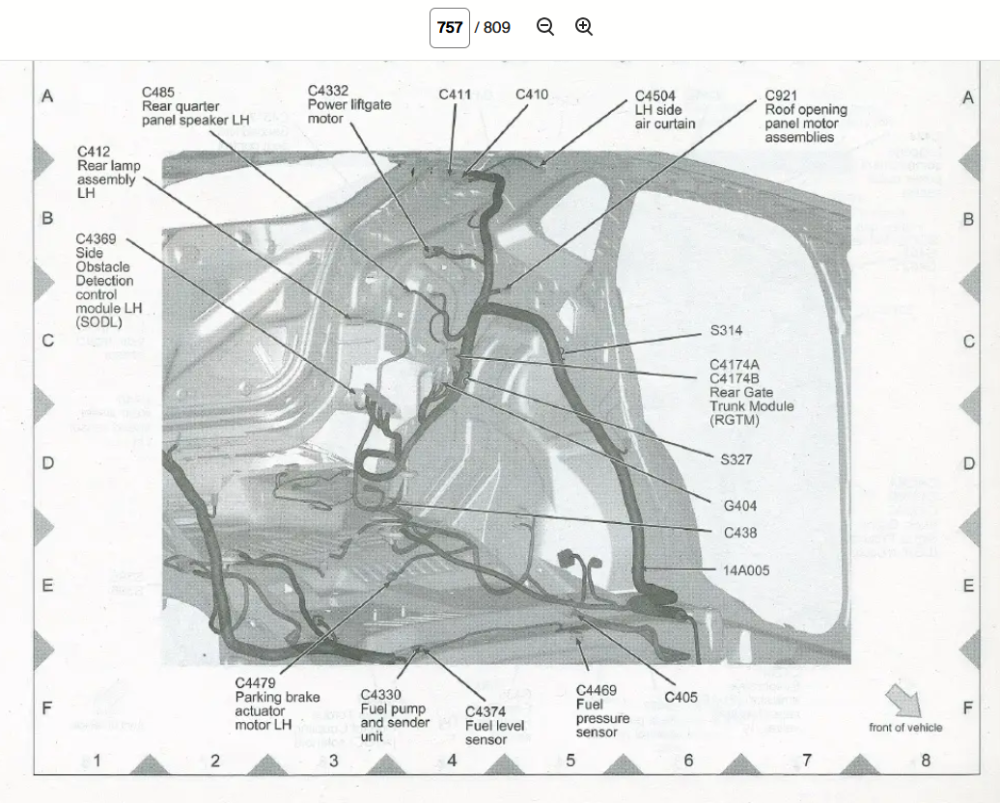

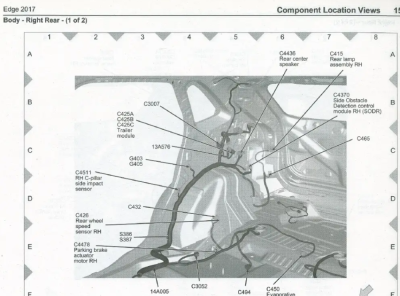

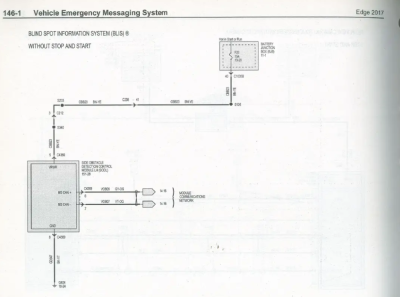

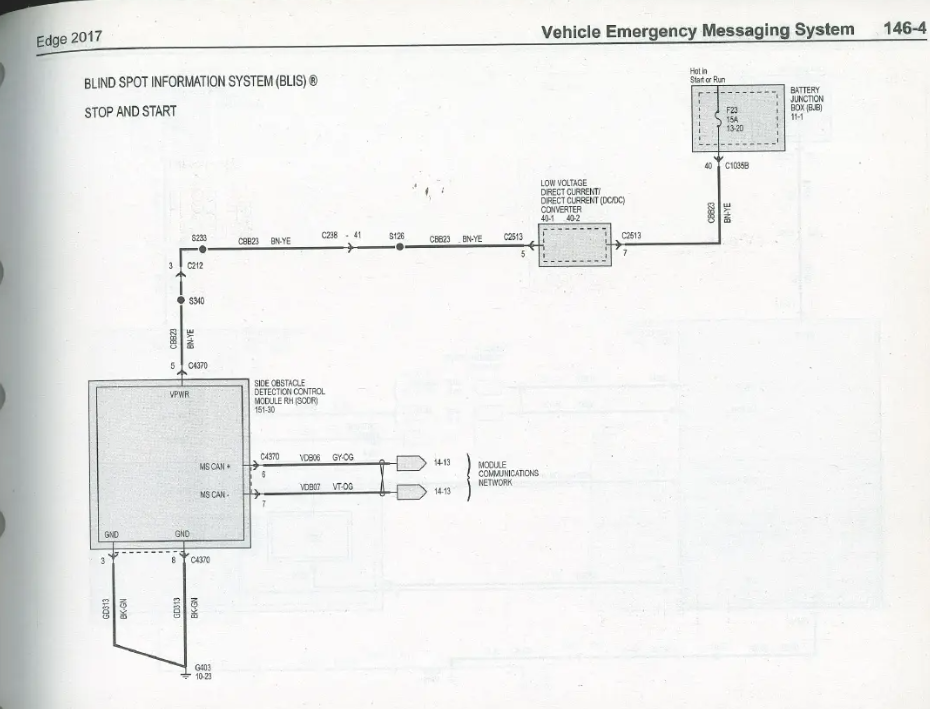

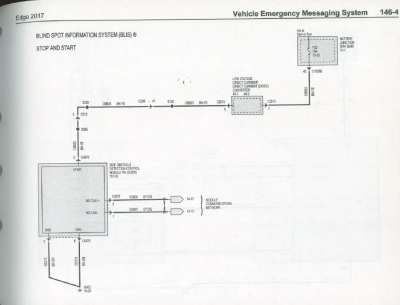

Našel sem přímo k Edge 2017 tyhle schémata. Ale C133 mi tam nějak nevystupuje, podle "component location" sem ten konektor našel v místě, kde píšeš. V autě mám start and stop, ale ani na bez start stop schematu to nejde přes C133. Nejspíš mám špatnou verzi schemat.
