Onboard kamera

[C-Maxis]

Ja naopak potrebuji +12V, ktere se objevi az s klickem, takze o vikendu supky dupky za radio.
Timto dekuji za poskytnuti vytahovaku.

C-Maxis
...tyhle plíšky jsem před týdnem kupoval. Tak můžu taky poskytnout.

[Ajik]

stálých 12V, tak prý jedině natáhnout kabel přímo z baterky

Za rádiem je trvalých 12V také. Nejlépe když se podíváš do elektro dokumentace, tam najdeš, který vodič tam má jaké napětí.

[PeS]

Ja naopak potrebuji +12V, ktere se objevi az s klickem, takze o vikendu supky dupky za radio.

Tak co už to máš napíchnutý ? Na jaký dráty to připojíš ?

[C-Maxis]

V tydnu jsem pripojoval park. asistenta, zitra (nedele) se vrhnu na tohle.
Ted jsem si uvedomil, ze asi nemam samici na tu nabijecku...

[PeS]

Tak já už mám hotovo - dal jsem to na pin 12GND a 16Ign a zdá se že to funguje. Konečně se zbavím toho otravného zapínání, často jsem na to zapomínal.

Jen tu USB nabíječku jsem měl dát na delší dráty - dospod za rádio se nevejde - musí se dát jako nahoru a to se při zasouvání rádia blbě dělá. Na delších drátech by šla zastrčit až jako ke kastlíku.

[C-Maxis]

Jak si to napojoval na napajeni? Vytahnuty pin z konektoru a pridany vodic, neco pricvaknuti k dratu? Nemas nejake obrazky?

Diky

[PeS]

Ne - identifikoval jsem dráty , rozpletl tu omotávku abych získal aspoň 10 cm volného drátu a pak ho vejpůl cvaknu. Konce odholím a nalisuju na ně takové plechové dutinky a ty pak zastrčím do Wago svorky řady 222 (ty na páčky) . Je to sice taková spíš elektrikářská instalace, ale funguje to a drží to. A díky těm wago svorkám si tam můžu přidat někdy v budoucnu další věci - mám tam ty 5ti dírkové - je to pěkně na páčku takže se to dá snadno vytáhnout a rozpojit a stačí na to jen prsty.

Na tu nabíječku jsem si udělal takový mosazný kroužek který jsem šroubkem uchytil na ten +12V pin spolu s drátem a minus jsem normálně namotal na ty boční plíšky a pak to celé zafačoval izolačkou. Myslím že to bude držet, je to všechno předpružené. Do zásuvky jsem jí dával nechtěl , bylo by to ještě větší a ta nabíječka v ní stejně blbě drží, akorát by to někdy mohlo blbnout.

Fotky nemám a už je to vše zasunuté zpět.

[C-Maxis]

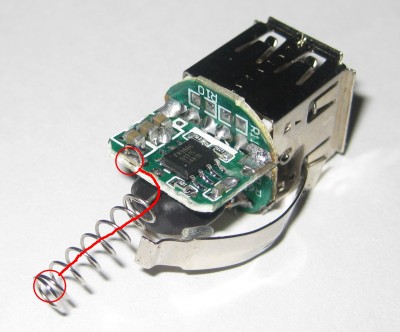

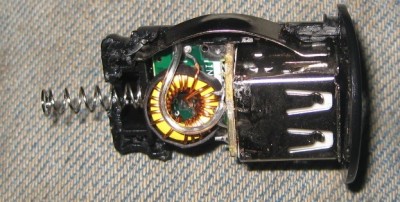

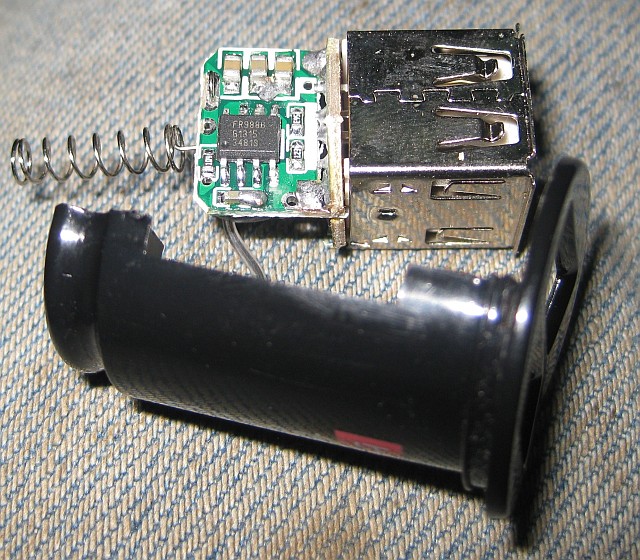

Ja rozebral tu nabijecku (docela to slo). Nasel jsem, kam jde stredovy cudl a kam ty bocni plisky a napajim tam kabliky a to nejak pricvaknu k tem kablikum z PIN 12 a 16.

Příloha NABIJECKA usb2.jpg je dlouhodobě nedostupná.

Az to pripajim, necham tu nabijecku v tom plastu. Jen to nejak chci zabezpecit, aby to nerachtalo. A dam tam pojistku na drate 1A sklenenou.

[johnyram]

Tady je takový menší test kamer do 3 tisíc, kdyby to někomu pomohlo...
http://pctuning.tyden.cz/hardware/36-os ... i-pro-deti

[C-Maxis]

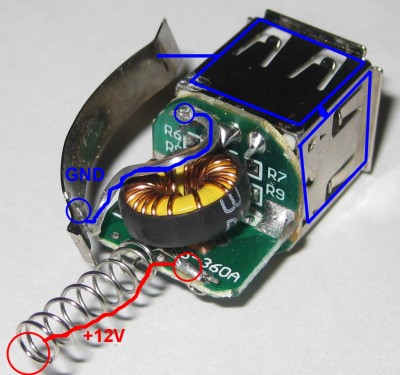

Zitra sem dam lepsi fotku te nabijecky i s nakreslenym zapojenim.

[C-Maxis]

[PeS]

No a co - už máš připojeno ?

[C-Maxis]

Zatím ne. Mám vyvedený kabliky od rádia a teď přemýšlím, jestli tu nabíječku připojím napřímo, nebo jestli tam dám konektor. Možná bych raději měl odpojovadlo a udělal bych to přístupné z palubky- pod volnou krytku nad tlačítkem vyhřívání.

[C-Maxis]

Teď mě napadlo, že pro případné odpojení bude stačit pojistkové pouzdro.
Takže ho umístím tak, aby se dalo dosáhnout bez vyndavání rádia.
Raději bych asi nožovou pojistku, ale nejsem schopen koupit slabší, než 3A a to mi přijde moc. Dám tedy skleněnou 1A-F

[Ajik]

Dávat pojistkové pouzdra za rádio je super
Mám tam 3 (nabíječka, parkovací as., kamera), tuhle jsem něco dělal a vyndaval jsem si pojistku a proklouzla mi mezi prsty ... super, zapadne tak, že ji najít a vylovit mi trvalo snad 20 minut, od té doby vozím náhradní i trubičkové

Jinak auto-pojistky (malé či velké) se dají sehnat od 1A.
