Dodělání automatického sklápění zpětných zrcátek

Karoserie, lak a vše kolem ...
Moderátor:foki
otík
Nováček
Nováček
Příspěvky: 142
Registrován: 24.07.2017 18:59
Bydliště: ValMez

Dodělání automatického sklápění zpětných zrcátek

Příspěvek od otík » 06.05.2020 15:47

Ahojte,
Sehnal jsem zrcátka s podsvícením a s automatickým sklopením po zamčení/ odemčení auta. Je potřeba pro správnou funkci automatického sklápění/ vyklápění při zamčení / odemčení auta vyměnit i panýlek s ovladači stahování okýnek za ten, který má i tlačítko, nebo sklápění bude fungovat i s panýlkem bez tlačítka? Změnu přes ELMConfig beru v úvahu.
Díky.
Ford Galaxy Ghia, rv 2008, 2.2 TDCi (129kW)

Uživatelský avatar
ZaQik
Admin
Admin
Příspěvky: 18002
Registrován: 30.05.2010 17:33
Bydliště: exit 82 na D0

Re: Dodělání automatického sklápění zpětných zrcátek

Příspěvek od ZaQik » 07.05.2020 18:13

panylek potrebujes, pokud chces sklapet rucne ... pokud budes sklapet automaticky pri uzamceni/odemceni auta, tak panel nepotrebujes

ne vsechny dverni moduly podporuji automaticke sklapeni a ne vsechny dverni moduly podporuji sklapeni

a taky Ti muzou chybet draty mezi dvernim modulem a zrcatkem
Ford Focus mk3 combi 1.6 Ti-VCT, r.v.2018 + Ford Fiesta mk7 3D 1.25, r.v.2014
byl Ford Focus mk2 combi 1.6, r.v.2009
Nejsem poradna, encyklopedie ani hotline spolecnosti Ford - ptejte se na foru, od toho je.

otík
Nováček
Nováček
Příspěvky: 142
Registrován: 24.07.2017 18:59
Bydliště: ValMez

Re: Dodělání automatického sklápění zpětných zrcátek

Příspěvek od otík » 07.05.2020 20:52

Ohledně modulů předních dveří mám řadu 7G9T-14B533 a končí AF a FF. Můžeš prosím potvrdit, že tyto moduly umí automatické sklápění při zamknutí? Neřeším tady sklápění při couvání, i když to samotné zrcátka umí.
Vím, že musím zadrátovat podsvícení a sklopení, to jsou dva vodiče na každé straně, schéma mám a z v modulech jsou piny k dispozici.
Mám v autě 12 pinový konektor, zrcátka mají zadrátované všech 12 pinů.
Ford Galaxy Ghia, rv 2008, 2.2 TDCi (129kW)

Uživatelský avatar
ZaQik
Admin
Admin
Příspěvky: 18002
Registrován: 30.05.2010 17:33
Bydliště: exit 82 na D0

Re: Dodělání automatického sklápění zpětných zrcátek

Příspěvek od ZaQik » 09.05.2020 07:26

tohle jsou (tusim) zakladni moduly, s temi nic nesklopis
Ford Focus mk3 combi 1.6 Ti-VCT, r.v.2018 + Ford Fiesta mk7 3D 1.25, r.v.2014
byl Ford Focus mk2 combi 1.6, r.v.2009
Nejsem poradna, encyklopedie ani hotline spolecnosti Ford - ptejte se na foru, od toho je.

otík
Nováček
Nováček
Příspěvky: 142
Registrován: 24.07.2017 18:59
Bydliště: ValMez

Re: Dodělání automatického sklápění zpětných zrcátek

Příspěvek od otík » 10.05.2020 04:33

Máš pravdu, že varianty modulu (první znak) A, resp. F byly základní, ale co jsem dohledal, tak od verze SW (druhý znak) F je v základu i sklápění. Jestli jen přes tlačítko na konzole u řidiče, nebo automaticky při zamknutí ale nevím. To už jsem nikde nenašel. Nemáš možnost to někde ověřit?
Ford Galaxy Ghia, rv 2008, 2.2 TDCi (129kW)

Uživatelský avatar
ZaQik
Admin
Admin
Příspěvky: 18002
Registrován: 30.05.2010 17:33
Bydliště: exit 82 na D0

Re: Dodělání automatického sklápění zpětných zrcátek

Příspěvek od ZaQik » 10.05.2020 07:57

prvni znak definuje, co modul umi po strance hardware, takze verze software neni dulezita
Ford Focus mk3 combi 1.6 Ti-VCT, r.v.2018 + Ford Fiesta mk7 3D 1.25, r.v.2014
byl Ford Focus mk2 combi 1.6, r.v.2009
Nejsem poradna, encyklopedie ani hotline spolecnosti Ford - ptejte se na foru, od toho je.

otík
Nováček
Nováček
Příspěvky: 142
Registrován: 24.07.2017 18:59
Bydliště: ValMez

Re: Dodělání automatického sklápění zpětných zrcátek

Příspěvek od otík » 10.05.2020 08:01

Aha, ale proč mám tedy že základní desky modulu vyvedeny piny pro sklápění, když se dívám do schématu?
Ford Galaxy Ghia, rv 2008, 2.2 TDCi (129kW)

Uživatelský avatar
ZaQik
Admin
Admin
Příspěvky: 18002
Registrován: 30.05.2010 17:33
Bydliště: exit 82 na D0

Re: Dodělání automatického sklápění zpětných zrcátek

Příspěvek od ZaQik » 10.05.2020 09:09

protoze je to levnejsi na vyrobu ... hele, nevim, co resis - kdyz si myslis, ze jsou dverni moduly ready, tak to proste zapoj a ... a uvidis :ble2:
Ford Focus mk3 combi 1.6 Ti-VCT, r.v.2018 + Ford Fiesta mk7 3D 1.25, r.v.2014
byl Ford Focus mk2 combi 1.6, r.v.2009
Nejsem poradna, encyklopedie ani hotline spolecnosti Ford - ptejte se na foru, od toho je.

otík
Nováček
Nováček
Příspěvky: 142
Registrován: 24.07.2017 18:59
Bydliště: ValMez

Re: Dodělání automatického sklápění zpětných zrcátek

Příspěvek od otík » 10.05.2020 10:48

V pohodě, jak říkáš. Namontuju a uvidíme. Dám pak vědět.
Ford Galaxy Ghia, rv 2008, 2.2 TDCi (129kW)

otík
Nováček
Nováček
Příspěvky: 142
Registrován: 24.07.2017 18:59
Bydliště: ValMez

Re: Dodělání automatického sklápění zpětných zrcátek

Příspěvek od otík » 16.05.2020 20:49

... tak mám takový poloviční výsledek. Mám zatím vyměněné jen pravé zrcátko u spolujezdce, včetně drátování a povolení v ELMConfig. Víc jsem toho už dnes nestihl. Zítra udělám druhou stranu.
Když jsem to ale celé udělal a zavřel dveře, po zamknutí se zrcátko sklopilo a po odemknutí se zase vyklopilo. A to bylo bohužel vše...
Při dalším odemknutí/ zamknutí, kombinaci s otevřením dveří, ... se nic nedělo. Nepomohlo ani vymazání chyb, reset PDM modulu, prostě nic. Ještě jsem si myslel, že je to vytlučenou baterkou, protože jsem se v autě hrabal celý den, měla pro změření multimetrem 12,12V. Ale po připojení na nabíječku se stav nezměnil.
Potřebuji poradit, co je špatně, vedení se zdá být OK, BCM i modul ví o zrcátku se sklopením. Ale nic víc. :nixw: SW modulu podle všeho sklápění zrcátek umí.
Podsvícení zrcátka při odemykání/ zamykání funguje správně. Pojistky jsou OK.

Jediné co mě napadá, že přední moduly řidiče a spolujezdce spolu komunikují a když otevírá jen jedno zrcátko, tak je funkce blokovaná. Nebo v ELMConFig uložit nastavení i do IPC. Jo a tlačítko na panelu ovládání oken a zrcátek u řidiče nemám.
Naposledy upravil(a) otík dne 16.05.2020 21:01, celkem upraveno 1 x.
Ford Galaxy Ghia, rv 2008, 2.2 TDCi (129kW)

Uživatelský avatar
ZaQik
Admin
Admin
Příspěvky: 18002
Registrován: 30.05.2010 17:33
Bydliště: exit 82 na D0

Re: Dodělání automatického sklápění zpětných zrcátek

Příspěvek od ZaQik » 17.05.2020 09:25

chtelo by to i leve a tlacitko
Ford Focus mk3 combi 1.6 Ti-VCT, r.v.2018 + Ford Fiesta mk7 3D 1.25, r.v.2014
byl Ford Focus mk2 combi 1.6, r.v.2009
Nejsem poradna, encyklopedie ani hotline spolecnosti Ford - ptejte se na foru, od toho je.

otík
Nováček
Nováček
Příspěvky: 142
Registrován: 24.07.2017 18:59
Bydliště: ValMez

Re: Dodělání automatického sklápění zpětných zrcátek

Příspěvek od otík » 17.05.2020 20:36

Levé zrcátko doděláno a nic se nezměnilo, stejný stav, jednou se zavřelo, pak zas otevřelo a znovu zavřelo, a pak už nic.
Dlouho jsem přemýšlel co s tím a nakonec jsem ho ručně vytočil zpět a ejhle, tlačítky na ovládání skla zrcátka jsem zrcátko vrátil do otevřené polohy. Vyzkoušel jsem to opakovaně několikrát i s pravým a toto je jediný pohyb, kterým se zrcátka zavírají/otevírají. Přijde mi to jako referování polohy zrcátka při otevření/ zavření. Jakmile zrcátko dosáhne svoji otevřenou polohu, tlačítka dál už ovládají jen skla zrcátek.
Vypadá to, že varianta "jen zrcátka, bez konzoly s tlačítkem", je nefunkční. Tudíž musím někde sehnat konzolu s tlačítkem. Věřím, že to bude poslední a finální krok v této anabázi.
Jinak po revizi ve Forscan jsem objevil chyby viz příloha. Moc jim ale nerozumím a na webu k tomu moc není. Chyby se po vymazání znovu zobrazují.
a

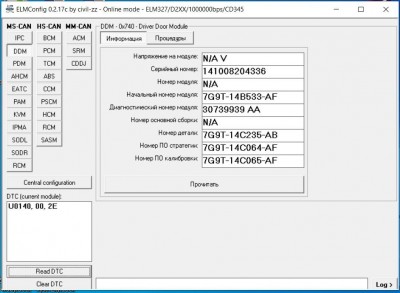

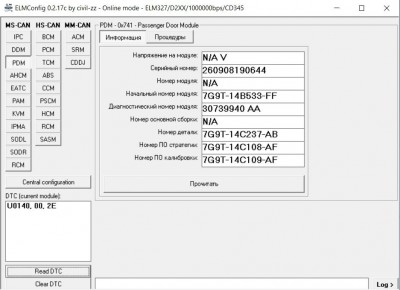

V ELMconfig pak tyto:
a
Ford Galaxy Ghia, rv 2008, 2.2 TDCi (129kW)

Uživatelský avatar
vitut
Člen klubu
Člen klubu
Příspěvky: 3066
Registrován: 25.06.2008 13:03
Bydliště: Milovice(NB), Štoky(HB)
Kontaktovat uživatele:

Re: Dodělání automatického sklápění zpětných zrcátek

Příspěvek od vitut » 17.05.2020 22:23

https://mk4-wiki.denkdose.de/artikel/tu ... /varianten


- Bei Modulen der vFL-Reihe „7G9T-14B533“ ist ab Softwarerelease-Release F die grundsätzliche Funktion zum elektrischen anklappen der Außenspiegel enthalten.
- Die Module der vFL-Reihe „7G9T-….-EF“ (verfügbar ab 10/2008) enthalten die Funktion zum automatischen anklappen der Spiegel beim verschließen des Fahrzeugs.

Podle meho umi Tvoje moduly sklapet zrcatka, ale jen tlacitkem na panelu ovladace oken. Bud zkusit prehrat jinym softem, nebo sehnat moduly EF, KF.
S-Max, 2.0 TDCi, 103 kW, 2009, modrá Blazer
FoFo1 combi, 2.0 16V, 127 kW, 2003, modrá Imperial
C-Max mk1, 1.8 16V, 88 kW, 2004

byl: FoFo1 combi, 1.8 TDCi, 85 kW, 2002, šedá

Obrázek

otík
Nováček
Nováček
Příspěvky: 142
Registrován: 24.07.2017 18:59
Bydliště: ValMez

Re: Dodělání automatického sklápění zpětných zrcátek

Příspěvek od otík » 18.05.2020 12:43

Čerpal jsem ze stejného zdroje. Na druhou stranu četl jsem tu někde příspěvek od kolegy, který má verzi modulu AE a zrcátka se mu sklápí při zamykání.
Konzolu s tlačítkem nyní sháním.
Ohledně přehrání SW ve dveřních modulech - můžu si to přehrát nějak sám (ELMConfig/ Fordiag/ Forscan)? Nebo je na to potřeba ještě něco dalšího? Případně je někde na webu návod?
Ford Galaxy Ghia, rv 2008, 2.2 TDCi (129kW)

Uživatelský avatar
vitut
Člen klubu
Člen klubu
Příspěvky: 3066
Registrován: 25.06.2008 13:03
Bydliště: Milovice(NB), Štoky(HB)
Kontaktovat uživatele:

Re: Dodělání automatického sklápění zpětných zrcátek

Příspěvek od vitut » 18.05.2020 12:53

Myslim si, ze AE modul bude mit jiny firmware. ELMConfig ani ForScan to neumi, musis treba pres UCDS. Co vim, tak Zaqik by mohl umet prehrat.
Ja jsem koupil ovladac oken s tlacitkem v Polsku, chtel za to 20 Zl. Ostatne i moduly EF, KF jsou tam k mani.
S-Max, 2.0 TDCi, 103 kW, 2009, modrá Blazer
FoFo1 combi, 2.0 16V, 127 kW, 2003, modrá Imperial
C-Max mk1, 1.8 16V, 88 kW, 2004

byl: FoFo1 combi, 1.8 TDCi, 85 kW, 2002, šedá

Obrázek
