Original bluetooth handsfree + voice control

[stano.]

Priestorove cidlo alarmu?

[ZaQik]

konektor C64
1 - bilo-modra - pripojeni mikrofonu
2 - cerna - pripojeni mikrofonu
3 - cerno-zluta - GEM stmivani pro kufr
4 - cerna - GPS shield
5 - bila - senzor alarmu (k vypinaci alarmu a diode)
6 - oranzovo-modra - pro diodu ve stropnim svetle (z radia C443-14)
7 - bilo-cerna - kostra GPS
8 - sedo-oranzova - napajeni GPS
9 - bilo-zelena - GPS RX+
10 - sedo-cerna - GPS RX-
... verze 2010 (predtim min pinu, protoze GPS bylo delane jinak)

[MK2]

Tam vedou jenom dva vodiče - modrý a oranžový
Ale kam nebo odkud či k čemu to vede netuším

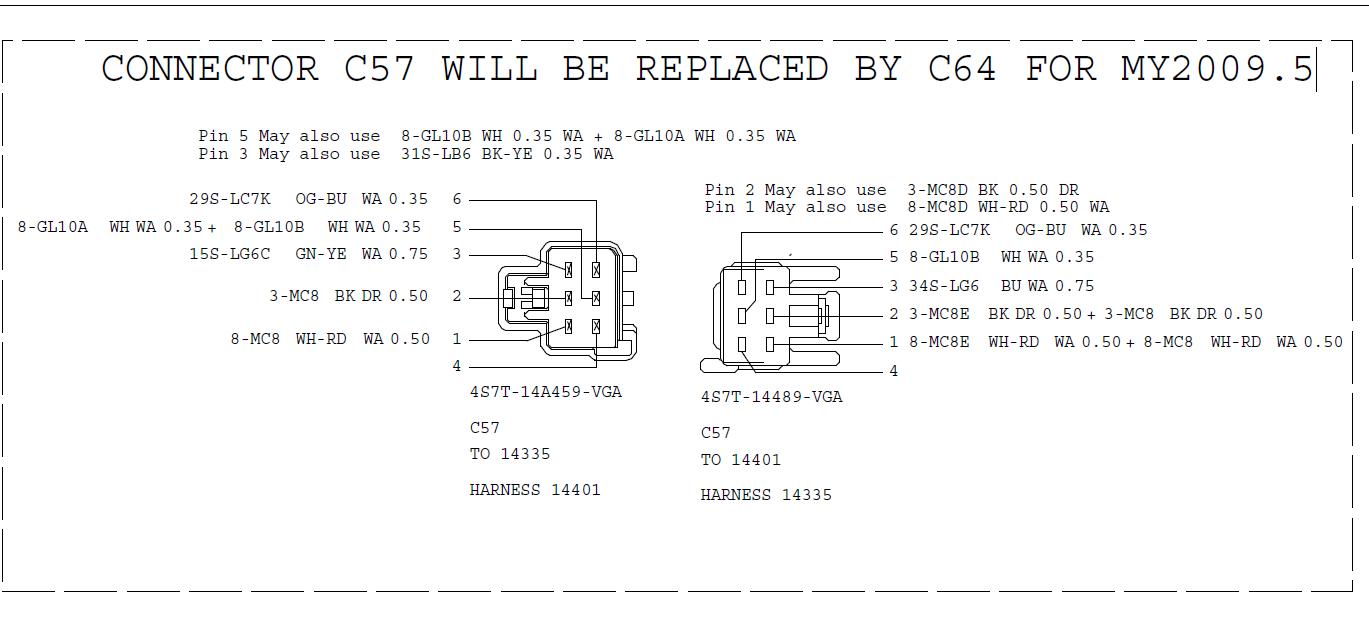

Asi tam je tento šestipinový:

[ZaQik]

vidim tam modry na pinu 3 a oranzovo-modry na pinu 6

[79dusan]

Chalani, mne sa telefon spoji cez BT, ale ked telefonujem, nic nepocut. ani mna, ani ja nepocujem cloveka na druhom konci. Tlacitko VOICE mam, ale nic to nerobi... co s tym?

dik

[ZaQik]

montovano v tovarne?
voice control funguje?

[79dusan]

uz to fachá zle som stlacal gombik VOICE

trepe to po nemecky, da sa to nejako prestavit na anglictinu aspon?

[ondrass]

ne

[MK2]

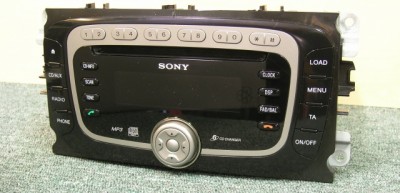

K Sony rádiu (oválné rv 2009) jsem připojil BT/VC/USB modul následovně:

Demontoval schránku před spolujezdcem.
12V+ připojil na pojistkovce konektor C102 (velký modrý) pin 16 (oranžovo-černý vodič)/ na modulu pin 17 a 18
kostra - mám zatím provizorně pod jedním šroubem co je hned za pojistkovkou/ na modulu pin 33 a 34
Aux vedoucí do schránky (radio pin 5 bílofialová, 11 bílošedá, 6 černá) jsem ustřihnul a napojil do modulu (pin 5,6,23)
CAN sběrnici - šedý(+) a modrý(-) jsem připojil v kabelovém svazku vedoucím k rádiu (vlevo za schránkou spolujezdce) / modul pin 14, 15
Mikrofon připojil na modul (pin 3,4) a kabel natáhnul přes pravý A sloupek do stropnice.

Konzoli společně modulem našrouboval na určené místo (2x šroub M4x40 a matice).

Vyříznul otvor ve schránce a připojil USB konektor.

[ondrass]

hehe, to už trošku zavání bastlem , ale důležitý je, že ti to fachá

[Adow]

MK2: Pěkně jsi to rozvrtal

[jirkaj]

Podle návodu se na AUX připojuje mikrofon, co potom dělá rádio když vyberete jako zdroj vstup AUX? Je to po připojení a zprovoznění bt modulu nefunční?

[ZaQik]

mikrofon se dava na BTmodul, ne na AUX
na AUX se dava hlas volaneho ... pokud si budes neco prehravat pres AUX a zapojis BTmodul na primo, tak uslysis oba signaly naraz ... pokud to zapojis podle navodu pres BTmodul, tak v nem je odpojovac, tzn. ze vstup do AUXu neuslysis, jen hlas volaneho

[mrazik78]

Ahoj chlapi
koupil jsem si fofo a mam v nim autoradio ford Sony mp3 a nemužu s nim sparovat telefon tak se obracim na vas jestli mi neporadite jak na to.Jirka

[ikoala]

A mas v aute bluetooth modul? Protoze tohle radio v sobe bluetooth nema...
