Osvětlení prostoru pro nohy vpředu
- ScorpionSX
- Zkušený
- Příspěvky: 1802
- Registrován: 29.01.2011 18:05
- Bydliště: Trenčín, SR
Re: Osvetlenie priestoru pre nohy v predu - ziarovka?
Takže preveril som to dneska a chová sa to nasledovne:
1. žiarovky aj kabeláž osadená podla popisu vyššie (+ obrázkov nižšie):
- vnútorné osvetlenie je v poriadku, pracuje ako má
- vonkajšie osvetlenie slabo preblikne pri odomykaní a zatvorení kufra
2. žiarovky osvetlenia nôh vybraté, kabeláž stále zapojená
- to isté ako v bode 1.
3. žiarovky aj kabeláž úplne preč
- zvyšné vnútorné osvetlenie v poriadku tak ako predtým
- vonkajšie svetlá bez problémov
Prepoj som robil obyč. drátom o mierne väčšom priemere ako na konektoroch na GEMe a pripojil klasickými rýchlospojkami, ktorými mám spojenú kopu iných vecí v aute a bez problémov.

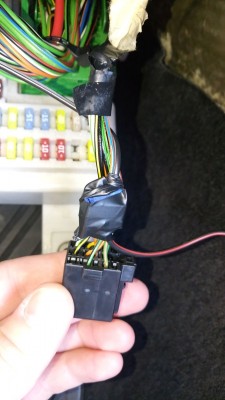

Tu prikladám fotky zapojenia a fotku C102 kde sú vidieť rozmiestnené piny:
1. žiarovky aj kabeláž osadená podla popisu vyššie (+ obrázkov nižšie):
- vnútorné osvetlenie je v poriadku, pracuje ako má
- vonkajšie osvetlenie slabo preblikne pri odomykaní a zatvorení kufra
2. žiarovky osvetlenia nôh vybraté, kabeláž stále zapojená
- to isté ako v bode 1.
3. žiarovky aj kabeláž úplne preč
- zvyšné vnútorné osvetlenie v poriadku tak ako predtým
- vonkajšie svetlá bez problémov
Prepoj som robil obyč. drátom o mierne väčšom priemere ako na konektoroch na GEMe a pripojil klasickými rýchlospojkami, ktorými mám spojenú kopu iných vecí v aute a bez problémov.
Tu prikladám fotky zapojenia a fotku C102 kde sú vidieť rozmiestnené piny:
- ZaQik
- Admin
- Příspěvky: 24508
- Registrován: 30.05.2010 17:33
- Bydliště: exit 82 na D0
Re: Osvetlenie priestoru pre nohy v predu - ziarovka?
+12V na oranzovo-modrem je OK
stmivana kostra je asi spatne - ja mam pin 41 cerno-bily (oranzovo-bily mam pin 35) ... mas to spatne odpocitane
stmivana kostra je asi spatne - ja mam pin 41 cerno-bily (oranzovo-bily mam pin 35) ... mas to spatne odpocitane

Ford Focus mk3 combi 1.6 Ti-VCT, r.v.2018 + Ford Fiesta mk7 3D 1.25, r.v.2014
byl Ford Focus mk2 combi 1.6, r.v.2009 + Ford Fiesta mk6 1.4 TDCi r.v. 2004
Nejsem poradna, encyklopedie ani hotline spolecnosti Ford - ptejte se na foru, od toho je.
byl Ford Focus mk2 combi 1.6, r.v.2009 + Ford Fiesta mk6 1.4 TDCi r.v. 2004
Nejsem poradna, encyklopedie ani hotline spolecnosti Ford - ptejte se na foru, od toho je.
- ScorpionSX
- Zkušený
- Příspěvky: 1802
- Registrován: 29.01.2011 18:05
- Bydliště: Trenčín, SR
Re: Osvetlenie priestoru pre nohy v predu - ziarovka?

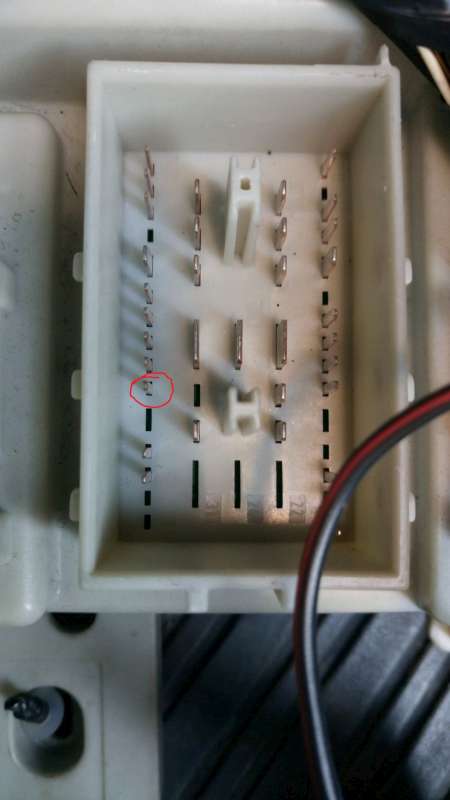

No ale kostru som neprepojoval, tá je stále na C102-41 - viď foto:
Čiže prepojené je len 12V na oranžovo-modrom s oranžovo-bielym.

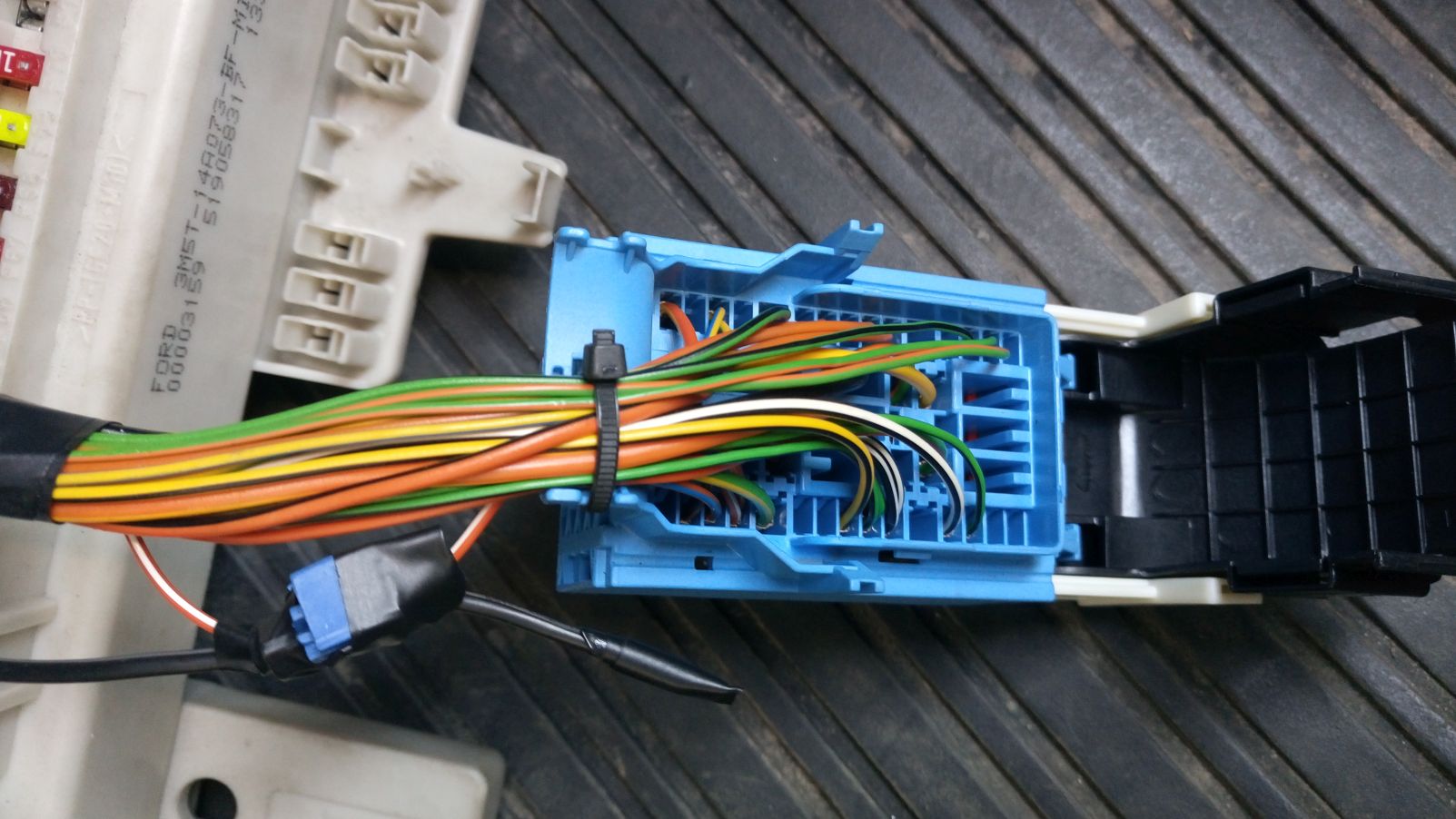

A tiež je aj na konektore na GEMe:
Alebo to zle rátam?
Čiže prepojené je len 12V na oranžovo-modrom s oranžovo-bielym.

- ZaQik
- Admin
- Příspěvky: 24508
- Registrován: 30.05.2010 17:33
- Bydliště: exit 82 na D0
Re: Osvetlenie priestoru pre nohy v predu - ziarovka?
na fotce mas zakrouzkovany pin 41, ze ktereho vede 2x cerno-bily drat, ale o kus dal vidim spojku na bilo-oranzovem dratu

Ford Focus mk3 combi 1.6 Ti-VCT, r.v.2018 + Ford Fiesta mk7 3D 1.25, r.v.2014
byl Ford Focus mk2 combi 1.6, r.v.2009 + Ford Fiesta mk6 1.4 TDCi r.v. 2004
Nejsem poradna, encyklopedie ani hotline spolecnosti Ford - ptejte se na foru, od toho je.
byl Ford Focus mk2 combi 1.6, r.v.2009 + Ford Fiesta mk6 1.4 TDCi r.v. 2004
Nejsem poradna, encyklopedie ani hotline spolecnosti Ford - ptejte se na foru, od toho je.
- ScorpionSX
- Zkušený
- Příspěvky: 1802
- Registrován: 29.01.2011 18:05
- Bydliště: Trenčín, SR
Re: Osvetlenie priestoru pre nohy v predu - ziarovka?
Áno, tá je pre 12V - spojená s C98-7, pretože na GEMe nie je pin na tomto mieste.
- ZaQik
- Admin
- Příspěvky: 24508
- Registrován: 30.05.2010 17:33
- Bydliště: exit 82 na D0
Re: Osvetlenie priestoru pre nohy v predu - ziarovka?
... z Tebe popis dodelaneho zapojeni teda leze, jen co je pravda
vyhod propojku na C98 a propoj C102-35 (ten, co uz mas) s C102-27

vyhod propojku na C98 a propoj C102-35 (ten, co uz mas) s C102-27
Ford Focus mk3 combi 1.6 Ti-VCT, r.v.2018 + Ford Fiesta mk7 3D 1.25, r.v.2014
byl Ford Focus mk2 combi 1.6, r.v.2009 + Ford Fiesta mk6 1.4 TDCi r.v. 2004
Nejsem poradna, encyklopedie ani hotline spolecnosti Ford - ptejte se na foru, od toho je.
byl Ford Focus mk2 combi 1.6, r.v.2009 + Ford Fiesta mk6 1.4 TDCi r.v. 2004
Nejsem poradna, encyklopedie ani hotline spolecnosti Ford - ptejte se na foru, od toho je.
- ScorpionSX
- Zkušený
- Příspěvky: 1802
- Registrován: 29.01.2011 18:05
- Bydliště: Trenčín, SR
Re: Osvetlenie priestoru pre nohy v predu - ziarovka?
Jak leze, veď som to predsa už napísal...
Ok, skúsim to prepojiť na C102-27...ale to je osvetlenie skrinky pred spolujazdcom, nebude mi to svietiť len keď ju otvorím? Sorry za blbú otázku ale už som z toho ...
ScorpionSX píše:Napojil som jeden z dvoch drátov pre 12V od patíc na stropné svetlo - C98-7, s tým že zem som nechal pôvodnú na C102-41
Ok, skúsim to prepojiť na C102-27...ale to je osvetlenie skrinky pred spolujazdcom, nebude mi to svietiť len keď ju otvorím? Sorry za blbú otázku ale už som z toho ...

- ZaQik
- Admin
- Příspěvky: 24508
- Registrován: 30.05.2010 17:33
- Bydliště: exit 82 na D0
Re: Osvetlenie priestoru pre nohy v predu - ziarovka?
nekoumej a zapoj (schranka ma vlastni prepinac u zarovky)
Ford Focus mk3 combi 1.6 Ti-VCT, r.v.2018 + Ford Fiesta mk7 3D 1.25, r.v.2014
byl Ford Focus mk2 combi 1.6, r.v.2009 + Ford Fiesta mk6 1.4 TDCi r.v. 2004
Nejsem poradna, encyklopedie ani hotline spolecnosti Ford - ptejte se na foru, od toho je.
byl Ford Focus mk2 combi 1.6, r.v.2009 + Ford Fiesta mk6 1.4 TDCi r.v. 2004
Nejsem poradna, encyklopedie ani hotline spolecnosti Ford - ptejte se na foru, od toho je.
- ScorpionSX
- Zkušený
- Příspěvky: 1802
- Registrován: 29.01.2011 18:05
- Bydliště: Trenčín, SR
Re: Osvetlenie priestoru pre nohy v predu - ziarovka?
Ok ok
Tak je to zapojené a vyzerá to byť na prvý pohlad ok...ešte to skúsim otestovať trochu viac a uvidím, ale vyzerá to slubne
zatial ďakujem!

//EDIT: takže aj po viacnásobnom preverení sa zdá že vonkajšie osvetlenie už neblbne, takže super, ďakujem!

Tak je to zapojené a vyzerá to byť na prvý pohlad ok...ešte to skúsim otestovať trochu viac a uvidím, ale vyzerá to slubne



//EDIT: takže aj po viacnásobnom preverení sa zdá že vonkajšie osvetlenie už neblbne, takže super, ďakujem!

- ScorpionSX
- Zkušený
- Příspěvky: 1802
- Registrován: 29.01.2011 18:05
- Bydliště: Trenčín, SR
Re: Osvetlenie priestoru pre nohy v predu - ziarovka?
Fun fact: nedalo mi to a ešte som sa v tom trochu vŕtal...a zistil som že pôvodne som to zrejme nemal vôbec zapojené zle a to preblikávanie vyvolávala chyba v CAN-BUS adaptéri na novom rádiu! Ak ho totiž mám zapojený, tak to bliká aj pri zapojení podla ZaQika, ale akonáhle CAN-BUS box odpojím, tak to už je v poriadku.
Síce moja blbosť, ale neuvedomil som si, že v rovnakom čase ako to blikanie začalo, som pripojil k rádiu ten CAN-BUS box a začalo to blikanie svetiel.
Síce moja blbosť, ale neuvedomil som si, že v rovnakom čase ako to blikanie začalo, som pripojil k rádiu ten CAN-BUS box a začalo to blikanie svetiel.
-
- Nováček
- Příspěvky: 6
- Registrován: 10.02.2017 14:36
Re: Osvětlení prostoru pro nohy vpředu
zdar.. dotaz.. nebude problém ked len nacvaknem na stropnom osvetlení rychlospojkou plus a mínus a dole docvaknem na dvojlinku obíjmku na žiarovku T10..???
- ZaQik
- Admin
- Příspěvky: 24508
- Registrován: 30.05.2010 17:33
- Bydliště: exit 82 na D0
Re: Osvětlení prostoru pro nohy vpředu
nebude ... jen tref spravne draty
Ford Focus mk3 combi 1.6 Ti-VCT, r.v.2018 + Ford Fiesta mk7 3D 1.25, r.v.2014
byl Ford Focus mk2 combi 1.6, r.v.2009 + Ford Fiesta mk6 1.4 TDCi r.v. 2004
Nejsem poradna, encyklopedie ani hotline spolecnosti Ford - ptejte se na foru, od toho je.
byl Ford Focus mk2 combi 1.6, r.v.2009 + Ford Fiesta mk6 1.4 TDCi r.v. 2004
Nejsem poradna, encyklopedie ani hotline spolecnosti Ford - ptejte se na foru, od toho je.
-
- Nováček
- Příspěvky: 6
- Registrován: 10.02.2017 14:36
Re: Osvětlení prostoru pro nohy vpředu
Mám obyč svetlo /jedna sulfitka v strede/ s pohľadu šofera .. v pravo 3 kabliky do konetkora.. v ľavo dva kabliky do konektora.. s mojho pohľadu tie 3 sú na ovladanie vypinača a tie 2 plus mínus.. mýlim sa či tak je???
- BlueWolf
- Nováček
- Příspěvky: 22
- Registrován: 19.03.2017 13:44
- Bydliště: Vlašim
Re: Osvětlení prostoru pro nohy vpředu
Kudy jsi táhnul kabely od stropního osvětlení kabely? Díky.
Ford Focus MKII CC3 2.0i po FL
Ford Focus MKII 1.6 TDCi 66kW po FL
Ford Cougar V6 2.5
Ford Scorpio MKII 2.0
Ford Escort MKVII 1.4
Ford Focus MKII 1.6 TDCi 66kW po FL
Ford Cougar V6 2.5
Ford Scorpio MKII 2.0
Ford Escort MKVII 1.4
- ZaQik
- Admin
- Příspěvky: 24508
- Registrován: 30.05.2010 17:33
- Bydliště: exit 82 na D0
Re: Osvětlení prostoru pro nohy vpředu
kabliky nic neresi, protoze se ruzne spojuji, musis se kouknou primo na konektory - jednoduchy je +12V, dvojity je kostra a spinana kostraMilaan27 píše:Mám obyč svetlo /jedna sulfitka v strede/ s pohľadu šofera .. v pravo 3 kabliky do konetkora.. v ľavo dva kabliky do konektora.. s mojho pohľadu tie 3 sú na ovladanie vypinača a tie 2 plus mínus.. mýlim sa či tak je???
Ford Focus mk3 combi 1.6 Ti-VCT, r.v.2018 + Ford Fiesta mk7 3D 1.25, r.v.2014
byl Ford Focus mk2 combi 1.6, r.v.2009 + Ford Fiesta mk6 1.4 TDCi r.v. 2004
Nejsem poradna, encyklopedie ani hotline spolecnosti Ford - ptejte se na foru, od toho je.
byl Ford Focus mk2 combi 1.6, r.v.2009 + Ford Fiesta mk6 1.4 TDCi r.v. 2004
Nejsem poradna, encyklopedie ani hotline spolecnosti Ford - ptejte se na foru, od toho je.
