autocad

[tapa]

ahoj lidicky.Chtel jsem se zeptat.Nevali se nekomu odma v pc vykres sroubu M16x45?Dekuji

[Boban]

o co konkrétně by se ti jednalo prostě jen výkres M16 dlouhý 45mm a klasika stoupání

[tapa]

Jasan.A v meritku 1:1

[Boban]

hele nemám to jako šablpnu, ale pokud máš čas budeš to mít nakreslený během mžiku
http://www.craftsmanspace.com/knowledge ... in601.html

[tapa]

diky.tohle jsem hledal.nebo aspon toto.Ted to bude jednoduchy
.

[tapa]

A muzu mit jeste dotaz?jak zjistim rozmery halvy sroubu?ja znam K?to je vyska ale dylka?nevis?

[jenda]

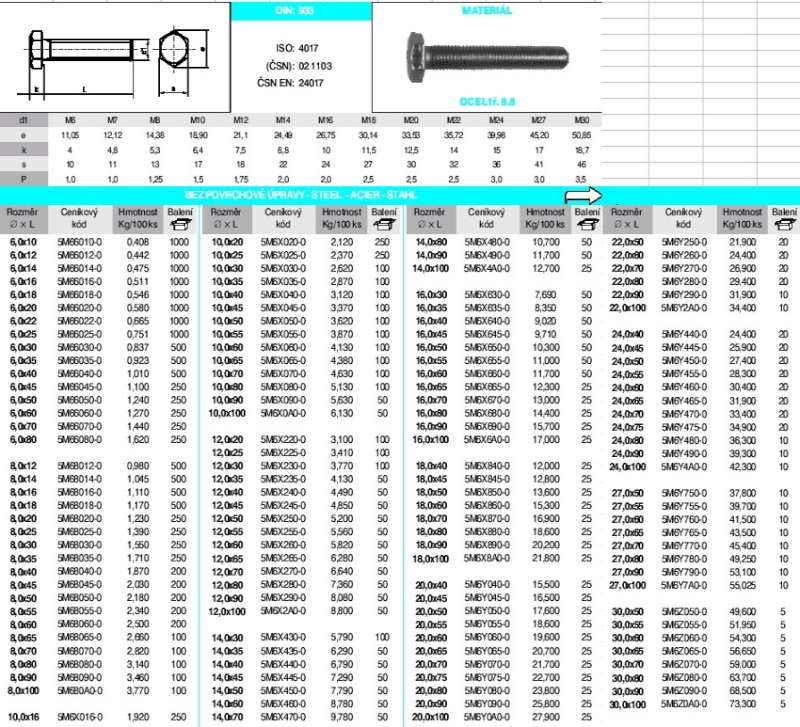

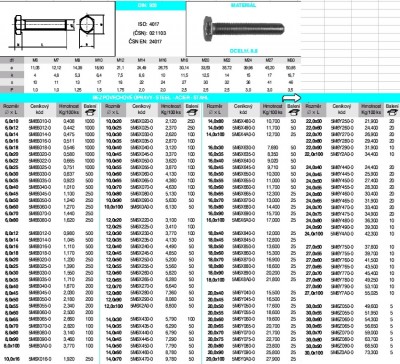

Pomůže ti tohle?

[tapa]

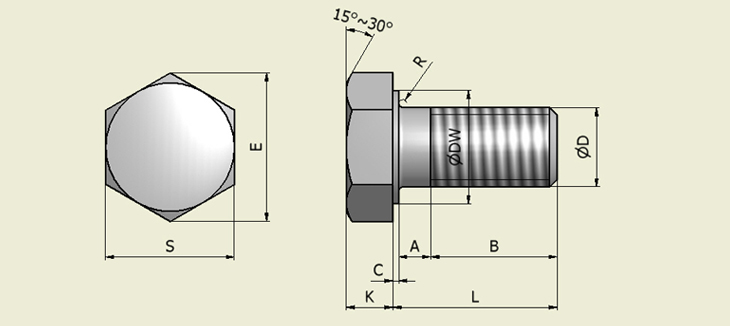

Spis je problem jak tohle zjistit E,DW,C

[kasi]

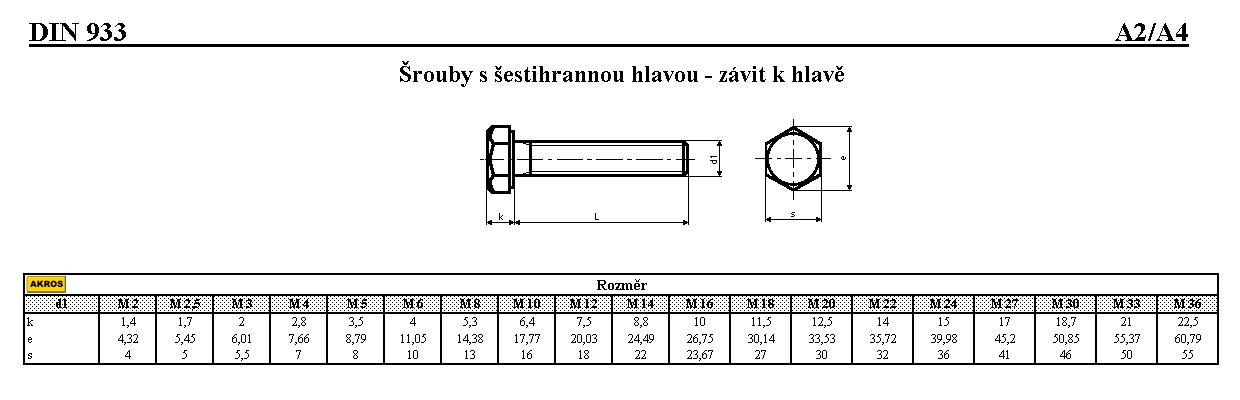

Šroub M16x45 DIN 933 A2, šestihranná hlava

k = 10
e = 26,75
s = 23,67
----------------------------------------------
nic více nenajdeš zbytek je daný asi podle zákazníka...

[herizn]

to tapa:dílenské tabulky....tam je to uvedeno.

[tapa]

to tapa:dílenské tabulky....tam je to uvedeno.

No.kdybych je mel.Pro me to neni.Ja jsem uz zeskoly.I kdyz cerstve ale jsem.A knizky nemam.

[tapa]

hele nemám to jako šablpnu, ale pokud máš čas budeš to mít nakreslený během mžiku
http://www.craftsmanspace.com/knowledge ... in601.html

Mel bych ejste prozbu.Jinak dekuji vsem.Ale jeste bych potreboval jaky je ISO k tomuto sroubu.
Hexagon head screw DIN601

[KUTY]

fuuu, to je tu ale strojarov...chvalim

[kasi]

tapa
DIN601 ISO4014

[r0mik]

Diky bohu ze mam v praci nadstavbu Mechanical a jen si vyberu z knihovny normovanych soucasti
