Re: Automaticke svietenie-fukcia Coming Home/Leaving home

Příspěvek od phofy » 30.10.2018 20:51

Nevím jak moc ti to relé topí, takže nedokážu říct

Uživatelský avatar
ScorpionSX
Pokročilý
Pokročilý
Příspěvky: 1409
Registrován: 29.01.2011 18:05
Bydliště: Trenčín, SR

Re: Automaticke svietenie-fukcia Coming Home/Leaving home

Příspěvek od ScorpionSX » 30.10.2018 21:23

Uff, no to už je trochu nad moje schopnosti...to by som možno radšej riskol ozaj len ten molitan, nech to trochu stíchne a je to...
Je to proste teplé na dotyk, žiadne šialené teploty to nemá, ale je jasné že to nemá takúto teplotu samé o sebe. Pohladám niečo doma a vyskúšam a uvidím :)

Pozrel som ešte na linku k tým krúžkom na fotky ich driverov a je tam uvedených 550mA na dva krúžky...a sú teda samozrejme 4. Čiže 1-1,1A by cca mohli mať odber...ale nemeral som to, je to len z fotky :nixw:
Obrázek Roman_Ko211
Ford Focus MK2 2005 1.8TDCi - GALLERY

Uživatelský avatar
ScorpionSX
Pokročilý
Pokročilý
Příspěvky: 1409
Registrován: 29.01.2011 18:05
Bydliště: Trenčín, SR

Re: Automaticke svietenie-fukcia Coming Home/Leaving home

Příspěvek od ScorpionSX » 23.02.2019 17:44

Má niekto tip na ne-postupne-stmievané svetlo ktoré by som mohol použiť ako zdroj pre coming/leaving home?
Teraz používam stropné osvetlenie vpredu, ale to sa stmieva postupne, rovnako ako aj osvetlenie nôh...a tým pádom to relátko vrčí/bzučí...
Alebo prípadne nejaký iný zdroj, ktorý by som mohol na túto funkcionalitu zneužiť? :nixw:
Obrázek Roman_Ko211
Ford Focus MK2 2005 1.8TDCi - GALLERY

Uživatelský avatar
jenikHK
Pokročilý
Pokročilý
Příspěvky: 1401
Registrován: 10.03.2008 14:30
Bydliště: Praha

Re: Automaticke svietenie-fukcia Coming Home/Leaving home

Příspěvek od jenikHK » 23.02.2019 20:23

Změnit dobu nabehnuti / sestupu, aby se stropní světlo rozsvitilo naplno hned, asi neni řešení, které hledáš?
Ford C-Max 1.8i 16V, 2010, Titanium
Obrázek

Byl: Ford Focus 1.8 TDdi kombi, 1999, ghia
Byl: Ford Sierra 2.0i DOHC kombi, 1989, LX

Uživatelský avatar
ScorpionSX
Pokročilý
Pokročilý
Příspěvky: 1409
Registrován: 29.01.2011 18:05
Bydliště: Trenčín, SR

Re: Automaticke svietenie-fukcia Coming Home/Leaving home

Příspěvek od ScorpionSX » 23.02.2019 21:30

Hmm...asi skôr nie...prípadne ešte rozmýšlam, či sa napríklad svetlo v kufri nespráva tak ako potrebujem...?
Obrázek Roman_Ko211
Ford Focus MK2 2005 1.8TDCi - GALLERY

Uživatelský avatar
ZaQik
Admin
Admin
Příspěvky: 17959
Registrován: 30.05.2010 17:33
Bydliště: exit 82 na D0

Re: Automaticke svietenie-fukcia Coming Home/Leaving home

Příspěvek od ZaQik » 24.02.2019 04:39

ne, svetlo v kufru sviti porad ... napajeni stropni lampicky u ridice se vypne (tusim) po 10 minutach
Ford Focus mk3 combi 1.6 Ti-VCT, r.v.2018 + Ford Fiesta mk7 3D 1.25, r.v.2014
byl Ford Focus mk2 combi 1.6, r.v.2009
Nejsem poradna, encyklopedie ani hotline spolecnosti Ford - ptejte se na foru, od toho je.

Uživatelský avatar
ScorpionSX
Pokročilý
Pokročilý
Příspěvky: 1409
Registrován: 29.01.2011 18:05
Bydliště: Trenčín, SR

Re: Automaticke svietenie-fukcia Coming Home/Leaving home

Příspěvek od ScorpionSX » 31.07.2020 18:51

ZaQik píše: 24.05.2017 05:16 pokud bys chtel rozsvecet predni i zadni obrysovky, tak bys musel prerusit 4 draty z GEMu (predni prava, predni leva, zadni prava a zadni leva), dat na ne diody a privest napeti pomoci rele (staci jedno) ... nevyhoda je, ze diody trocu snizuji napeti, takze obrysovky budou lehce min svitit a HLAVNE, jedna se o postupne stmivani, takze rele pri pohasinani bude hlucne cvakat (nutno ho poradne zabalit do izolace)

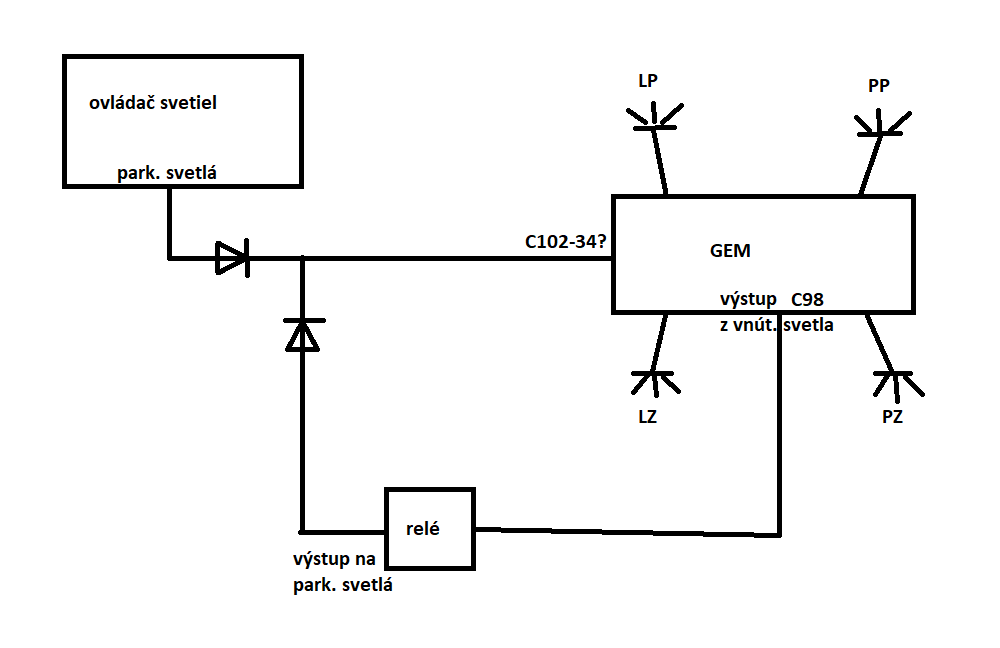

ZaQik, keby som chcel rozsvecovať parkovačky, mohol by som použiť nasledovné zapojenie? S tým, že nechcem prerušovať každý drát na svetlo, ale len jeden od vypínača svetiel:
Coming home.png
Prípadne dá sa to nejako zjednodušiť? Alebo chýba tam ešte niečo chýba? Chcem použiť SSR relé aby mi to necvakalo a chcel by som rozsvietiť predok aj zadok auta, nie len DRL. Rozsvecovanie skrz relé je len pre predstavu znázornené, viem že tam je viac drátov.
Obrázek Roman_Ko211
Ford Focus MK2 2005 1.8TDCi - GALLERY

Uživatelský avatar
ZaQik
Admin
Admin
Příspěvky: 17959
Registrován: 30.05.2010 17:33
Bydliště: exit 82 na D0

Re: Automaticke svietenie-fukcia Coming Home/Leaving home

Příspěvek od ZaQik » 31.07.2020 22:04

zkusime to jinak - napis, co to ma delat a jak bys to chtel zapinat/vypinat; tj. ktere svetlo ma kdy svitit a jak to chces ovladat
Ford Focus mk3 combi 1.6 Ti-VCT, r.v.2018 + Ford Fiesta mk7 3D 1.25, r.v.2014
byl Ford Focus mk2 combi 1.6, r.v.2009
Nejsem poradna, encyklopedie ani hotline spolecnosti Ford - ptejte se na foru, od toho je.

Uživatelský avatar
TomFocus
Test driver
Test driver
Příspěvky: 8212
Registrován: 12.05.2013 17:06
Bydliště: Praha

Re: Automaticke svietenie-fukcia Coming Home/Leaving home

Příspěvek od TomFocus » 31.07.2020 22:10

Jestli to nechce jak to plánuji já s kroukama 8)
Výkres mám o dost obsáhlejší :mrgreen:
FF II meziFL performance1600D upgrade +++ Color blue
Galerie
Obrázek
Obrázek

Uživatelský avatar
ZaQik
Admin
Admin
Příspěvky: 17959
Registrován: 30.05.2010 17:33
Bydliště: exit 82 na D0

Re: Automaticke svietenie-fukcia Coming Home/Leaving home

Příspěvek od ZaQik » 31.07.2020 22:11

kazdej dostane nakres, jaky zaslouzi ... tedy potrebuje :wink:
Ford Focus mk3 combi 1.6 Ti-VCT, r.v.2018 + Ford Fiesta mk7 3D 1.25, r.v.2014
byl Ford Focus mk2 combi 1.6, r.v.2009
Nejsem poradna, encyklopedie ani hotline spolecnosti Ford - ptejte se na foru, od toho je.

Uživatelský avatar
ScorpionSX
Pokročilý
Pokročilý
Příspěvky: 1409
Registrován: 29.01.2011 18:05
Bydliště: Trenčín, SR

Re: Automaticke svietenie-fukcia Coming Home/Leaving home

Příspěvek od ScorpionSX » 31.07.2020 22:16

Ok, v podstate by som chcel to isté čo si mal ty ZaQik s denným svietením, ale s parkovačkami.
Tzn. rozsvieti sa vnútorné osvetlenie (napríklad pri odomknutí auta) -> rozsvietia sa aj parkovacie svetlá (vpredu+vzadu). Zhasne sa vnútorné osvetlenie (napríklad poloha klúča II) -> zhasnú parkovačky.
Plus aby tam bola ochrana proti tomu, že keď rozsvietim parkovačky ručne (alebo cez svet. senzor), tak sa samozrejme vnútorné osvetlenie nezapne. A taktiež aby nebol problém keď svieti vnútorné osvetlenie a zároveň parkovačky sú ručne zapnuté - tj. napríklad pri naštartovanom aute so zapnutými svetlami otvorím dvere.

Tome, neviem, možno aj áno - napíš kludne do SS ak tu nechceš prezrádzať a uvidíme :)
Obrázek Roman_Ko211
Ford Focus MK2 2005 1.8TDCi - GALLERY

Uživatelský avatar
TomFocus
Test driver
Test driver
Příspěvky: 8212
Registrován: 12.05.2013 17:06
Bydliště: Praha

Re: Automaticke svietenie-fukcia Coming Home/Leaving home

Příspěvek od TomFocus » 31.07.2020 22:25

Čekám na ty kroužky, pak to aplikují a popíši ti kdy, jak a proč se rozsvěcují + zveřejním zapojení.
Řešil jsem to se ZaQikem, vše mám nakoupený jen čekám na ty kroužky :roll:
FF II meziFL performance1600D upgrade +++ Color blue
Galerie
Obrázek
Obrázek

Uživatelský avatar
ZaQik
Admin
Admin
Příspěvky: 17959
Registrován: 30.05.2010 17:33
Bydliště: exit 82 na D0

Re: Automaticke svietenie-fukcia Coming Home/Leaving home

Příspěvek od ZaQik » 31.07.2020 22:32

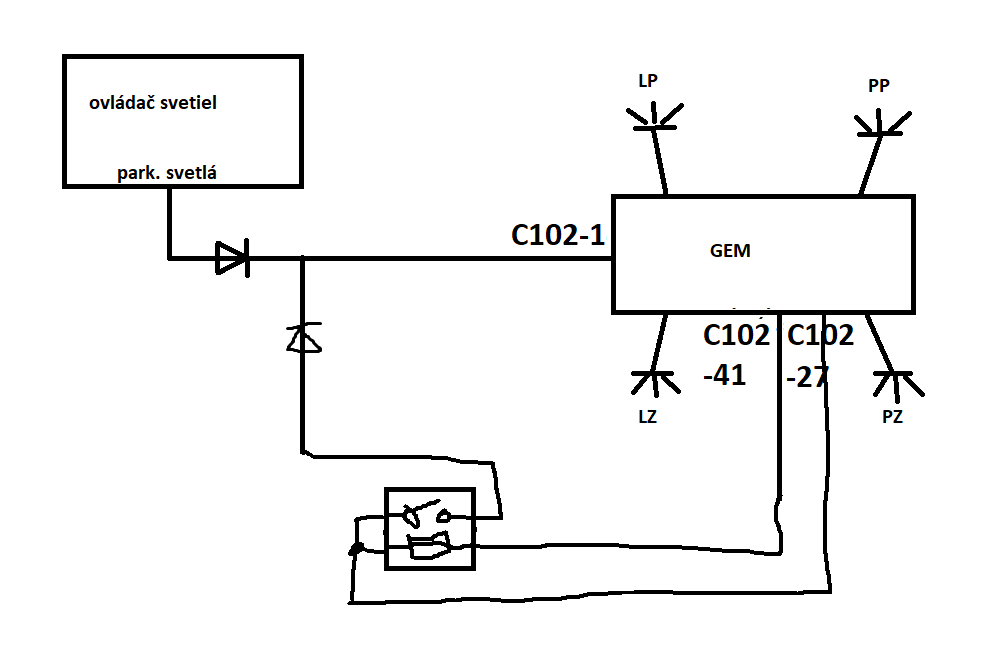

zkus tohle
Přílohy
Ford Focus mk3 combi 1.6 Ti-VCT, r.v.2018 + Ford Fiesta mk7 3D 1.25, r.v.2014
byl Ford Focus mk2 combi 1.6, r.v.2009
Nejsem poradna, encyklopedie ani hotline spolecnosti Ford - ptejte se na foru, od toho je.

Uživatelský avatar
ScorpionSX
Pokročilý
Pokročilý
Příspěvky: 1409
Registrován: 29.01.2011 18:05
Bydliště: Trenčín, SR

Re: Automaticke svietenie-fukcia Coming Home/Leaving home

Příspěvek od ScorpionSX » 31.07.2020 22:43

Ok, takže okrem C102-1 som asi trafil...len som nerozkresroval to relé...btw, môžem namiesto C102-27 a C102-41 použit aj C98-13 a C98-7? Tam už mám pripravenú kabeláž z predošlého zapojenia - myslím, že je to asi jedno, či?

A ešte dotaz, v rámci toho zapojenia by som chcel použiť SSR relé ako som písal, aby mi to necvakalo pri stmievaní. Našiel som takéto typy, ktoré môžem použiť?
1 - https://www.aliexpress.com/item/3286580 ... 2e0eKeDGMT
2 - https://www.aliexpress.com/item/4000334 ... 2e0eKeDGMT
Obrázek Roman_Ko211
Ford Focus MK2 2005 1.8TDCi - GALLERY

Uživatelský avatar
ZaQik
Admin
Admin
Příspěvky: 17959
Registrován: 30.05.2010 17:33
Bydliště: exit 82 na D0

Re: Automaticke svietenie-fukcia Coming Home/Leaving home

Příspěvek od ZaQik » 31.07.2020 22:49

... takhle bys mel vse na C102 ... ale muzes pouzit i C98 (neprohod plus a spinane minus :) )

se SSR neporadim
Ford Focus mk3 combi 1.6 Ti-VCT, r.v.2018 + Ford Fiesta mk7 3D 1.25, r.v.2014
byl Ford Focus mk2 combi 1.6, r.v.2009
Nejsem poradna, encyklopedie ani hotline spolecnosti Ford - ptejte se na foru, od toho je.
