Fiesta mk6.5 - sklápanie zrkadiel

Příspěvek od ScorpionSX » 18.09.2024 21:18

Ahojte,
na Fiestu mk6.5 je relatívne jednoduché dorobiť elektricky sklápané zrkadlá - pokial sú zrkadlá v elektrike a v aute aká-taká výbava (tj. "lepší" GEM), tak je kabeláž privedená až do konektora zrkadiel a stačí len zapojiť sklápacie zrkadlá a vymeniť ovládač nastavenia zrkadiel. Plus samozrejme aktivácia v GEMe, kde je viacero možností - od samotného povolenia funkcie, cez povolenie v palubnom PC, až po nastavenie sklápania po zamknutí.
Všetko toto som spravil, zrkadlá som otestoval na stole pripojením na zdroj na piny sklápania - sklápajú sa.
Ovládač na zrkadlá funguje - nastavuje sklo v poriadku - ale - zrkadlá sa nesklápajú. A to teda ani ovládačom ani po zamknutí.
GEM hlási problém s ukostrením. Lenže to je tak cca všetko. Ukostrenie čoho by teda mal byť problém? Teraz počas písania ma akurát napadla poistka - to som veru nepozeral, či tam je zvlášť na toto poistka alebo nie.
Ale okrem prípadnej poistky, čím ešte by to mohlo byť?

Ďakujem za prípadné nápady. :nazdravi:
:arrow: Roman_Ko211
Ford Focus MK2 2005 1.8TDCi - GALLERY

Uživatelský avatar
ScorpionSX
Zkušený
Zkušený
Příspěvky: 1802
Registrován: 29.01.2011 18:05
Bydliště: Trenčín, SR

Re: Fiesta mk6.5 - sklápanie zrkadiel

Příspěvek od ScorpionSX » 20.09.2024 14:26

Tak ešte doplním nejaké info. Pozeral som poistky a sú tam teda na zrkadlá 2 - na výhrev a ovládanie. Obe v poriadku. Potom by tam malo byť ešte relé, to som mal ja na štítku v aute ale označené ako "Autolamps" hoci auto nemá senzor, ale relé tam každopádne fyzicky osadené je. A nie je tam ani žiadna ďalšia volná pozícia.
Nastavenie v GEMe je nasledovné:
Snímka obrazovky 2024-09-20 104218.png
A načítal som aj chyby a vypisuje mi tieto:

Kód: Vybrat vše

===PCM DTC P1000-70===
Code: P1000 - On-Board Diagnostic (OBD) Systems Readiness Test Not Complete

Status (-70):
 - DTC Present at Time of Request
 - Malfunction Indicator Lamp is Off for this DTC
 - Test not complete

Module: Powertrain Control Module

Diagnostic Trouble Code details

On-Board Diagnostic (OBD) Systems Readiness Test Not Complete

Follow the routines in the service manual to resolve the DTC listed.

===END PCM DTC P1000-70===

===GEM DTC B1101-60===
Code: B1101 - Mirror Power Fold Output Short to Ground

Status (-60):
 - DTC Present at Time of Request
 - Malfunction Indicator Lamp is Off for this DTC

Module: Generic Electronic Module

===END GEM DTC B1101-60===

===GEM DTC B110B-60===
Code: B110B - Mirror Power Unfold Relay Circuit Short to Ground

Status (-60):
 - DTC Present at Time of Request
 - Malfunction Indicator Lamp is Off for this DTC

Module: Generic Electronic Module

===END GEM DTC B110B-60===

PCM chybu asi netreba riešiť, hoci aj na to príde čas, ale zrkadlá teda ukazujú skrat. Ale nerozumiem kde, žiadna kabeláž nebola dorábaná, všetko v aute by malo byť od výroby, jediné čo som spravil je, že som namontoval zrkadlá a povolil funkcionalitu.

Napadajú ma dve možnosti:
1. relé je zlé...aj keď neviem čo by sa s ním stalo, ale ok
2. ovládač svetiel je pôvodom z Transitu mk8 a na Fieste (neviem prečo) nefunguje
Pozeral som ešte raz aj verzie GEMu a folding mirrors sú všade okrem Ax, ale ten nepodporuje ani také veci ako centrál na dialkové a to to auto má.
V čom môže byť ešte prípadne problém?
:arrow: Roman_Ko211
Ford Focus MK2 2005 1.8TDCi - GALLERY

Uživatelský avatar
ZaQik
Admin
Admin
Příspěvky: 24508
Registrován: 30.05.2010 17:33
Bydliště: exit 82 na D0

Re: Fiesta mk6.5 - sklápanie zrkadiel

Příspěvek od ZaQik » 24.09.2024 11:23

sklapeni zrcatek u tohohle modelu dela primo GEM: piny 15 YE-RD a 16 WH-RD v druhem konektoru ... jsou ty draty z GEMu vyvedene? (kabelaz ve dverich jsi predpokladam zkontroloval)
Ford Focus mk3 combi 1.6 Ti-VCT, r.v.2018 + Ford Fiesta mk7 3D 1.25, r.v.2014
byl Ford Focus mk2 combi 1.6, r.v.2009 + Ford Fiesta mk6 1.4 TDCi r.v. 2004
Nejsem poradna, encyklopedie ani hotline spolecnosti Ford - ptejte se na foru, od toho je.

Uživatelský avatar
ScorpionSX
Zkušený
Zkušený
Příspěvky: 1802
Registrován: 29.01.2011 18:05
Bydliště: Trenčín, SR

Re: Fiesta mk6.5 - sklápanie zrkadiel

Příspěvek od ScorpionSX » 24.09.2024 18:57

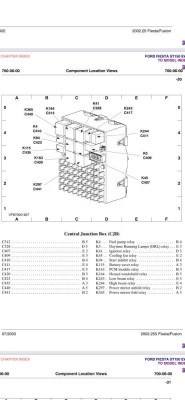

Ťažko sa mi dostáva k autu, ale dnes sa mi podarilo ešte niečo skontrolovať. Našiel som ešte túto schému GEMu, kde sa píše, že sklápanie riadia 2 relé - jedno na fold, jedno na unfold:
V aute ale to "unfold" K297/C441 chýba:
Druhá vec ale je, že na schéme poistiek priamo v aute je to "fold" relé (K365/C440) označené ako "Autolamps" - v aute ale svetelný senzor nie je.

Tie konektory sú na GEMe z opačnej strany? Resp. ktoré dráty máš na mysli?
Dverová kabeláž ide od zrkadiel do prechodky do kabíny, čo sa ale deje ďalej, to netuším.
:arrow: Roman_Ko211
Ford Focus MK2 2005 1.8TDCi - GALLERY

Uživatelský avatar
ZaQik
Admin
Admin
Příspěvky: 24508
Registrován: 30.05.2010 17:33
Bydliště: exit 82 na D0

Re: Fiesta mk6.5 - sklápanie zrkadiel

Příspěvek od ZaQik » 24.09.2024 19:24

koukas na mk6 ... mk6.5 je jinak

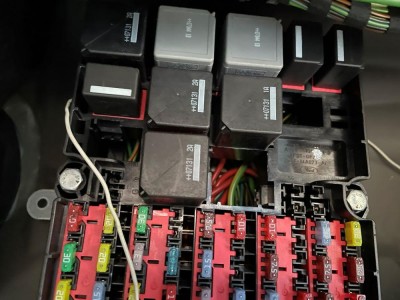

na fotce je kabinova pojistkovnice, ne GEM :roll:
Ford Focus mk3 combi 1.6 Ti-VCT, r.v.2018 + Ford Fiesta mk7 3D 1.25, r.v.2014
byl Ford Focus mk2 combi 1.6, r.v.2009 + Ford Fiesta mk6 1.4 TDCi r.v. 2004
Nejsem poradna, encyklopedie ani hotline spolecnosti Ford - ptejte se na foru, od toho je.

Uživatelský avatar
ScorpionSX
Zkušený
Zkušený
Příspěvky: 1802
Registrován: 29.01.2011 18:05
Bydliště: Trenčín, SR

Re: Fiesta mk6.5 - sklápanie zrkadiel

Příspěvek od ScorpionSX » 24.09.2024 22:21

Som blbec, sry... :dih: ...ja som nejak zvyknutý z Focusu, že proste GEM a poistky sú na tom istom kuse HW...preto som rozmýšlal, že je to proste len z opačnej strany nakáblované...čo vlastne je, ale len do tých poistiek.
Skontrolujem ten GEM teda ešte...odtial by to malo teda ísť priamo na zrkadlá? Resp. do dverí?
:arrow: Roman_Ko211
Ford Focus MK2 2005 1.8TDCi - GALLERY

Uživatelský avatar
ZaQik
Admin
Admin
Příspěvky: 24508
Registrován: 30.05.2010 17:33
Bydliště: exit 82 na D0

Re: Fiesta mk6.5 - sklápanie zrkadiel

Příspěvek od ZaQik » 29.09.2024 08:29

ano, z GEMu do dverniho konektoru a pak primo k zrcatku
ZaQik píše: 24.09.2024 11:23 sklapeni zrcatek u tohohle modelu dela primo GEM: piny 15 YE-RD a 16 WH-RD v druhem konektoru ...
Ford Focus mk3 combi 1.6 Ti-VCT, r.v.2018 + Ford Fiesta mk7 3D 1.25, r.v.2014
byl Ford Focus mk2 combi 1.6, r.v.2009 + Ford Fiesta mk6 1.4 TDCi r.v. 2004
Nejsem poradna, encyklopedie ani hotline spolecnosti Ford - ptejte se na foru, od toho je.

Uživatelský avatar
ScorpionSX
Zkušený
Zkušený
Příspěvky: 1802
Registrován: 29.01.2011 18:05
Bydliště: Trenčín, SR

Re: Fiesta mk6.5 - sklápanie zrkadiel

Příspěvek od ScorpionSX » 20.04.2025 16:33

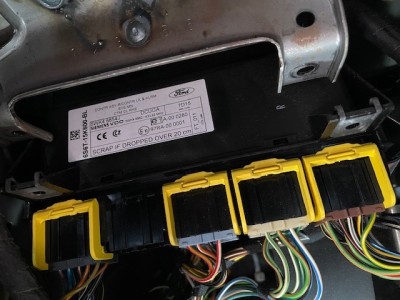

Konečne som sa k tomu dostal...takže pozerám na GEM a vidím tu nasledovné:
Predpokladám, že "druhý konektor" je druhý zlava, takže tento:
A vyzerá že piny 15 a 16 sú teda neobsadené - čo dáva logiku keďže sklápanie nejde.
Čiže osadiť piny, natiahnuť do dverí a hotovo?
Vo dverovom konektore je to ktorý pin? Resp. na ktorý pin na zrkadle to ide?
:arrow: Roman_Ko211
Ford Focus MK2 2005 1.8TDCi - GALLERY

Uživatelský avatar
ZaQik
Admin
Admin
Příspěvky: 24508
Registrován: 30.05.2010 17:33
Bydliště: exit 82 na D0

Re: Fiesta mk6.5 - sklápanie zrkadiel

Příspěvek od ZaQik » 21.04.2025 07:31

dvere 21+22, zrcatko 3+4
barvu konektoru nevim, ale ve stejnem konektoru na pinu 14 bys mel mit cerno-cerveny drat a na pinu 20 oranzovo-zluty ... pozice "druhy" nemusi byt spravne; nebo je to pocitane zprava :oops:
Ford Focus mk3 combi 1.6 Ti-VCT, r.v.2018 + Ford Fiesta mk7 3D 1.25, r.v.2014
byl Ford Focus mk2 combi 1.6, r.v.2009 + Ford Fiesta mk6 1.4 TDCi r.v. 2004
Nejsem poradna, encyklopedie ani hotline spolecnosti Ford - ptejte se na foru, od toho je.

Uživatelský avatar
ScorpionSX
Zkušený
Zkušený
Příspěvky: 1802
Registrován: 29.01.2011 18:05
Bydliště: Trenčín, SR

Re: Fiesta mk6.5 - sklápanie zrkadiel

Příspěvek od ScorpionSX » 21.04.2025 09:50

Bude to zrejme druhý = 2. zlava, aj poliak to tu tak píše:
https://fiesta-mk6.pl/test-gem-fiesta-mk6.html
- sedí to aj podla toho pinu 14 a 20, čiže potrebujem ešte tie dotiahnuť do dverí - vedel by si mi aj tam dať čísla pinov na konektore?
:arrow: Roman_Ko211
Ford Focus MK2 2005 1.8TDCi - GALLERY

Uživatelský avatar
ZaQik
Admin
Admin
Příspěvky: 24508
Registrován: 30.05.2010 17:33
Bydliště: exit 82 na D0

Re: Fiesta mk6.5 - sklápanie zrkadiel

Příspěvek od ZaQik » 21.04.2025 10:01

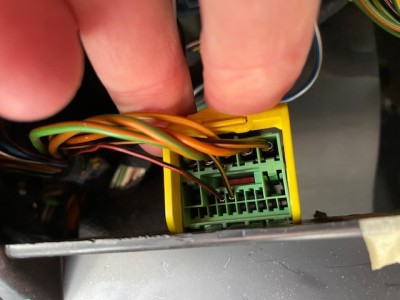

v tom zelenem konektoru nevidim obsazene piny 14 a 20 :nixw:

cisla pinu ve dverich (i pro zrcatko) jsem Ti napsal v predeslem prispevku
Ford Focus mk3 combi 1.6 Ti-VCT, r.v.2018 + Ford Fiesta mk7 3D 1.25, r.v.2014
byl Ford Focus mk2 combi 1.6, r.v.2009 + Ford Fiesta mk6 1.4 TDCi r.v. 2004
Nejsem poradna, encyklopedie ani hotline spolecnosti Ford - ptejte se na foru, od toho je.

Uživatelský avatar
ScorpionSX
Zkušený
Zkušený
Příspěvky: 1802
Registrován: 29.01.2011 18:05
Bydliště: Trenčín, SR

Re: Fiesta mk6.5 - sklápanie zrkadiel

Příspěvek od ScorpionSX » 21.04.2025 13:05

Jo, tie dva tam nie sú, budem ich musieť dotiahnuť tiež - aby sme to mali všetko pokope čo potrebujem spraviť:
Strana šoféra:
Tlačidlo sklápania - gem pin 14 - ovládač pin 8 - dvere pin ??
Zrkadlo sklopenie - gem pin 15 - dvere pin 21/22 - zrkadlo pin 3/4
Zrkadlo rozklopenie - gem pin 16 - dvere pin 22/21 - zrkadlo pin 4/3

Strana spolujazdca:
Zrkadlo sklopenie - gem pin 15 - dvere pin 21/22 - zrkadlo pin 3/4
Zrkadlo rozklopenie - gem pin 16 - dvere pin 22/21 - zrkadlo pin 4/3

Plus ešte na geme na pine 20 je napájanie a to teda chápem tak, že tiež musí ísť na obe zrkadlá cez dvere pin ?? a potom na zrkadlách pin ??. Tu rátam s tým, že napájanie ide na motorček sklápania z baterky a iba sa ukostrí príslušným pinom (15/16) podla toho či sa sklápa alebo odklápa zrkadlo. Ak je to inak tak ma prosím oprav, aj prípadne so zapojením pinu 20.

Čiže vlastne potrebujem ešte vedieť ten ovládač sklápania z pinu 14, kam ide vo dverovom konektore a to napájanie cez dvere a na zrkadlách, inak to mám asi zmapované všetko.

Piny s označením 3/4, 21/22 a naopak myslím tak, že na oboch stranách aby to bolo rovnako a prinajhoršom sa to prehodí ak by to sklápalo keď má odklápať alebo opačne.
:arrow: Roman_Ko211
Ford Focus MK2 2005 1.8TDCi - GALLERY

Uživatelský avatar
ZaQik
Admin
Admin
Příspěvky: 24508
Registrován: 30.05.2010 17:33
Bydliště: exit 82 na D0

Re: Fiesta mk6.5 - sklápanie zrkadiel

Příspěvek od ZaQik » 22.04.2025 07:43

zapojeni (poradi uvedeni pinu udrzuje vazbu):
- zrcatko 3+4 vede do dveri na 22+21 a dal na GEM 15+16 (plati pro oboje dvere, takze 15 a 16 se rozdvojuje)
- GEM 20 na F8
- GEM 14 vede do dveri ridice na 10 a dal na ovladac zrcatek pin 8
Ford Focus mk3 combi 1.6 Ti-VCT, r.v.2018 + Ford Fiesta mk7 3D 1.25, r.v.2014
byl Ford Focus mk2 combi 1.6, r.v.2009 + Ford Fiesta mk6 1.4 TDCi r.v. 2004
Nejsem poradna, encyklopedie ani hotline spolecnosti Ford - ptejte se na foru, od toho je.

Uživatelský avatar
ScorpionSX
Zkušený
Zkušený
Příspěvky: 1802
Registrován: 29.01.2011 18:05
Bydliště: Trenčín, SR

Re: Fiesta mk6.5 - sklápanie zrkadiel

Příspěvek od ScorpionSX » 22.04.2025 10:23

Ďakujem, ešte dúfam posledný dotaz, aby som bol naisto, GEM 20 na F8 - F8 je poistka, áno? Čiže priviesť na tento pin šťavu z tejto poistky, správne to chápem? Mám ju na poistkovke osadenú, je to tá 7,5A v prvom rade - viď foto vyššie, takže by som sa len na ňu napojil a priviedol to na ten pin 20.
:arrow: Roman_Ko211
Ford Focus MK2 2005 1.8TDCi - GALLERY

Uživatelský avatar
ZaQik
Admin
Admin
Příspěvky: 24508
Registrován: 30.05.2010 17:33
Bydliště: exit 82 na D0

Re: Fiesta mk6.5 - sklápanie zrkadiel

Příspěvek od ZaQik » 22.04.2025 11:59

ano, F8 je pojista a uz je pouzita pro ovladani zrcatek
