Dálkové ovládání pod volantem - úprava

[abris]

Aha, díky.
Já právě jiný konektor vůbec nenašel, proto sem se obrátil sem. Protože se mi zdálo jko blbost že by to byla jen část velkého, která by neměla dálku, když u rádia je napsáno že dálku podporuje. Rádio je původně vytaženo z Mondea MK2.

Piny 1 2 sem myslim zkušel jako první a nefungovalo to.

[vitut]

Princip tech ovladani bude nejspis podobny (spinani odporu), ale podle tech diskusi to nefunguje nikomu, takze hodnoty jsou asi jine. Jedine asi najit schema toho stareho ovladani. Zda se ale, ze to nejsou jen dva vodice - diskuse popisuji nejaky prevodnik za palubkou ...

[abris]

Ano, četl sem diskuse a nikomu to nefunguje...a řitom by mělo, je to divné, jeden uživatel tady it ododělaval a měl tam puvodně starý konektor, zkusím mu napsat, ale dlouho tu nebyl. Zkusil sem napřímo ty první dva a nefungovalo to, jen při propojení jedněch dovu to hodilo PHONE, tak nevím. A ano jsou tam 3 kabely : remote 1, remote 2 a tachosignal, ale pro vlastní ovladač se používají jen ty remote.

[vitut]

Ja to myslim jinak - co jsem nasel ovladace pro Mondeo Mk.2, tak pripojovaci konektor do ovladace ma vice pinu (myslim 5). Kabelaz za palubkou je pak nejaka slozitejsi. Je to vedene za palubkou pres nejaky prevodnik a konci to dvema piny do radia. Takze to neni stejne jako u FoFo, kde je vsechno uz v ovladani a vedou z neho jen piny, ktere jsou primo pripojene na velky konektor radia.
Phone na displeji ti radio hodi, kdyz pripojis pin 4 nebo 10 na kostru. Mam takhle pripojene handsfree. Otazkou je, co radio udela, kdyz spojis nakratko piny 1 a 2 ...

[abris]

No, ale myslím že to co jsi napsal, tak ten převodník co má mondeo někde v kabeláži měl focus už v ovladači, a do rádia šli tak či tak dva kabely, tak v tom to asi nebude
Asi mi nezbývá nic jinýho než zkoušet a zkoušet. Ale díky moc za pomoc

[vitut]

Prave ten rozdil muze byt zasadni. Bud se muzou lisit vysledne odpory jednotlivych spinanych tlacitek, nebo ten signal u Mondea muze byt treba napetovy - buhvi, co ten prevodnik generuje.

EDIT: Neco jsem nasel a nevypada to dobre:

http://mtw.fordclubs.org/article.php?ar ... 0&rubrik=1

http://forum.fordclubs.org/viewtopic.php?p=47859

V tom druhem odkazu procti hlavne prispevek uzivatele "Barťas" ze dne 05.05.2007, 17:29. Prevodnik generuje nejaky signal, kterym ovlada funkce radia. Neni to tedy jen nejaky odpor jako na pacce u FoFo

[Bartas]

Jejda, to jsem psal já, ale už je to dlouho. Pokud si vzpomínám, tak u Mondea MK II ta stará kulatá páčka jen spínala proti kostře jednotlivé piny a převodník z toho dělal ACP+ a ACP-. V jakém formátu ta data jsou jsem nikdy nezjistil. Někde na netu jsem taky našel informaci o připojení jiné páčky, která měla jen dva vývody a v sobě měla sadu odporů a stisku jednotlivých tlačítek odpovídala konkrétní hodnota. Tato páčka údajně splupracovala bez převodníku s rádiem, které mělo vstupy Analog remote#1 a Analog remote#2. Hodnoty odporů, schéma jsem našel na nějakých polských stránkách a dal to na volny.cz, jenže tam už jsem pak dlouho nebyl a smazali mi to a asi už to nikde u sebe nenajdu (ale přes víkend zkusím projít stará záložní CD). Já osobně bez problémů zprovoznil tu variantu s převodníkem na ACP signály a funguje dodnes.

[vitut]

Takze shrnuti:

1. typ (Mondeo II, Scorpio) - spina tlacitky piny proti kostre, pres prevodnik jdou prikazy do radia pres piny 1 a 2 (ACP+, ACP-)

2. typ (Focus, Mondeo III) - spina tlacitky jednotlive odpory, prime pripojeni do radia pres piny 11 a 12 (Analog Remote 1 a 2)

Vyplyva z toho, ze kazdy system je jiny a bez vetsich uprav neni zamenny. Takze reseni pro abrise je bud do Focuse namontovat packu z Mondea II vcetne kableu a prevodniku, nebo vymenit radio za novejsi s koleckem ...

[abris]

Je pro mě nepochopitelné, že se srali s dvěma typy radií.
Poznatek, včera sem byl za kamošem, co má Mondeo MK2 a měl tam stejný konektor jako já, ten velký, a ne ten malý, který by měl mít.

Ale nic to nemění na tom, že na malý konektor to bez úprav nepůjde. A snažší je sehnat jiné rádio.

Tak moc díky za rady. Hlavně vitut za práci s hledáním. Našel toho víc než já.

[vondr]

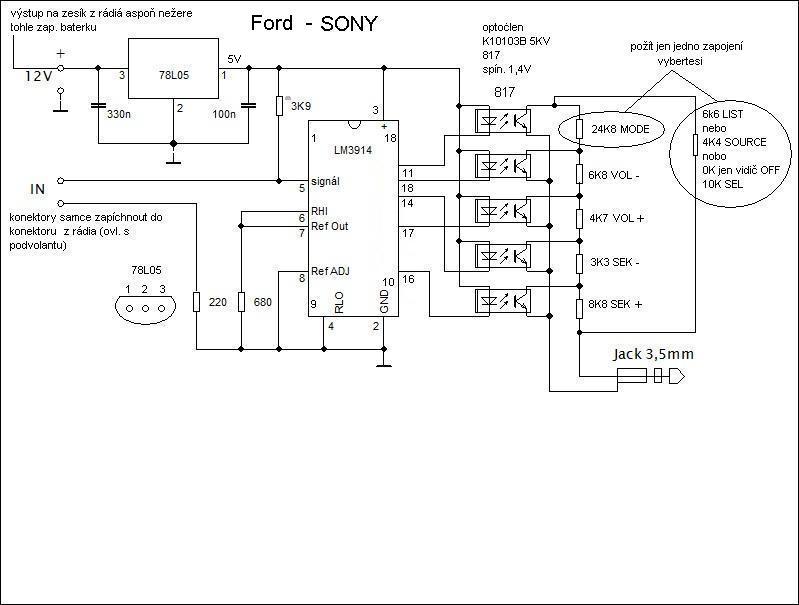

Tady máte pořídnou funkční věc za pár kaček součástky asi za kilo

[vondr]

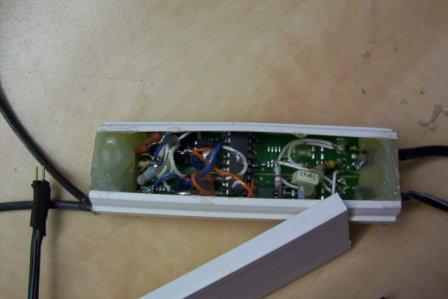

Ještě foto výtvoru

[vondr]

malá oprava

[adorter]

To jsem rád, že ti to funguje.

[karolkopictures]

a fungovalo bi to aj na rádio JVC

[termitxx]

Zdarec kluci, konečně jsem vyměnil origo rádio za Pioneer MVH-150UI a zůstalo mi v autě původní ovládání pod volantem.Měl bych takový dotaz a prosbu...Nenašla by se dobrá duše elektrikářská, co by mi ukuchtila tu redukci na rádio?Za oplátku můžu něco ufušovat na CNC centru, případně můžu nabídnout flašku pravej valašskéj slivovice (né tej, co prodáváme pražákom... ) +nákl. na materiál....
