Elektricky predohrev motora

Uživatelský avatar
denerson
Nováček
Nováček
Příspěvky: 10
Registrován: 04.08.2014 21:28
Bydliště: Košice

Re: Elektricky predohrev motora

Příspěvek od denerson » 20.11.2014 13:56

Ohrev vody konečne kompletný :) Venoval som tomu asi 3 dni, ale vôbec neľutujem. Pri terajších ranných teplotách okolo 5 stupňov je v kabíne teplo oveľa skôr... asi po 500 metroch je vzduch vlažný a po 2 km horúci. Najprv som chcel ovládanie relé napojiť len na spínač v kabíne, ale nakoniec som investoval do termostatu, ktorý si nastavím na akúkoľvek teplotu a o nič sa nestarám. Prikladám zopár fotiek s popisom.

Prikladám ešte video na ktorom je motor zohriaty na 30 stupňov a pre ukážku je temostat nastavený na 36 °C. Po dosiahnutí tejto teploty automaticky rozpojí obvod 50A relé. Teraz to mám nastavené na 65°C kedy už samotný motor kúri dostatočne :)

https://www.youtube.com/watch?v=Ydxn6wYwVRQ
Přílohy

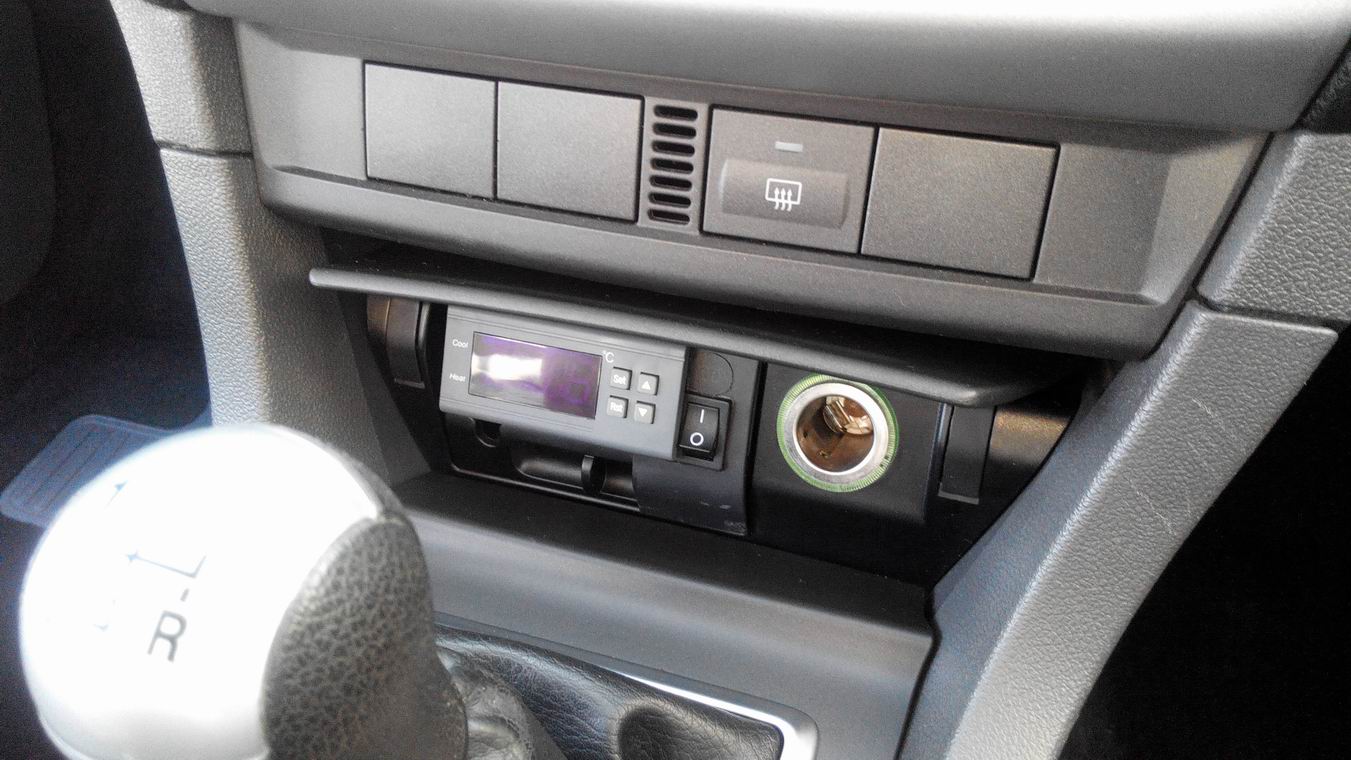

Digitálny termostat so snímačom teploty vo vodnom ohruhu /na výstupe z termostatu k radiátoru/. V sérii je zapojený spínač, ktorým si celý obvod môžem v lete vypnúť a nad ním je LED dióda s priesvitkou so symbolom žhaviča. Táto LED je priamo napojená na žhavič kvôli kontrole napätia na ňom.  Obvod sa spúšťa asi 5 sekúnd po naštartovaní ako to vidno na videu, keď zopne modul denného svietenia
Digitálny termostat so snímačom teploty vo vodnom ohruhu /na výstupe z termostatu k radiátoru/. V sérii je zapojený spínač, ktorým si celý obvod môžem v lete vypnúť a nad ním je LED dióda s priesvitkou so symbolom žhaviča. Táto LED je priamo napojená na žhavič kvôli kontrole napätia na ňom. Obvod sa spúšťa asi 5 sekúnd po naštartovaní ako to vidno na videu, keď zopne modul denného svietenia

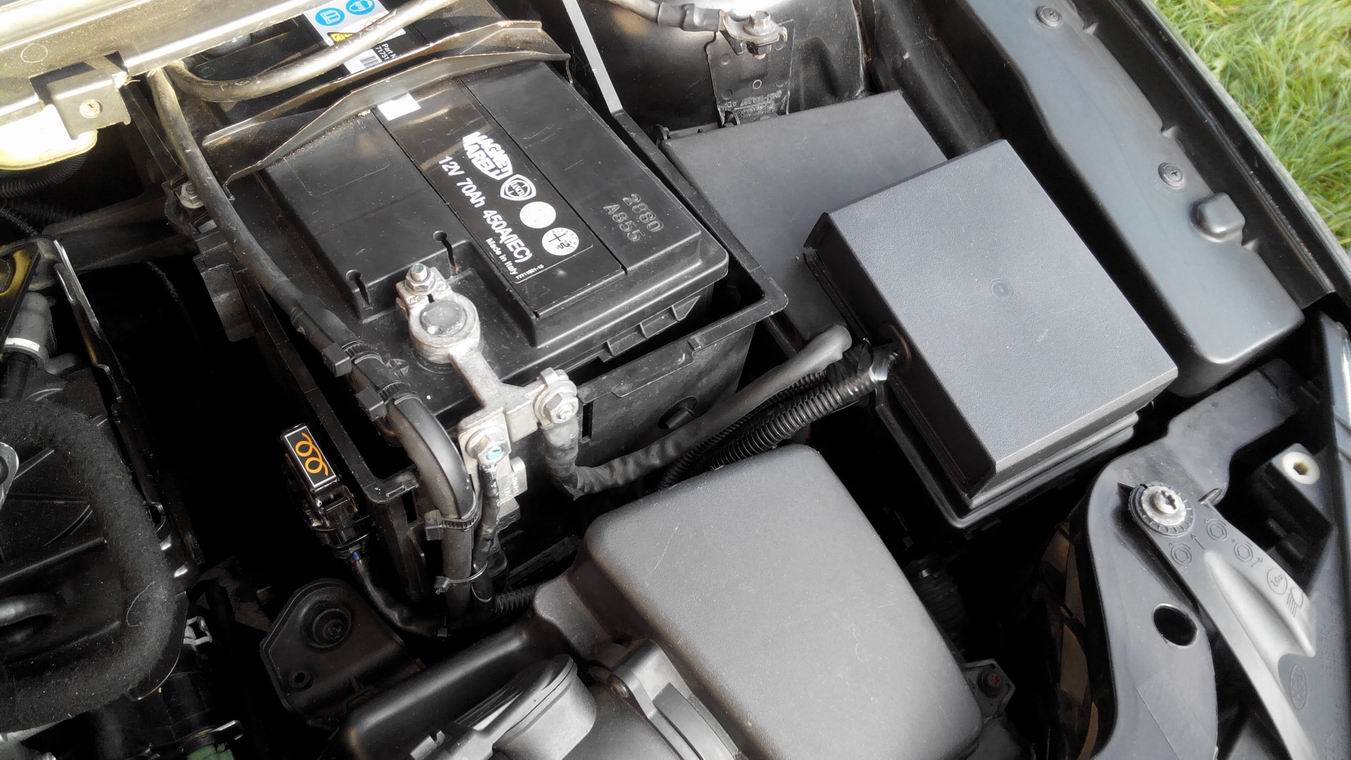

Krabička s krytom, ktorú ešte chcem utesniť proti vlhkosti. Vľavo na držiaku batérie je pripevnená 50A poistka
Krabička s krytom, ktorú ešte chcem utesniť proti vlhkosti. Vľavo na držiaku batérie je pripevnená 50A poistka

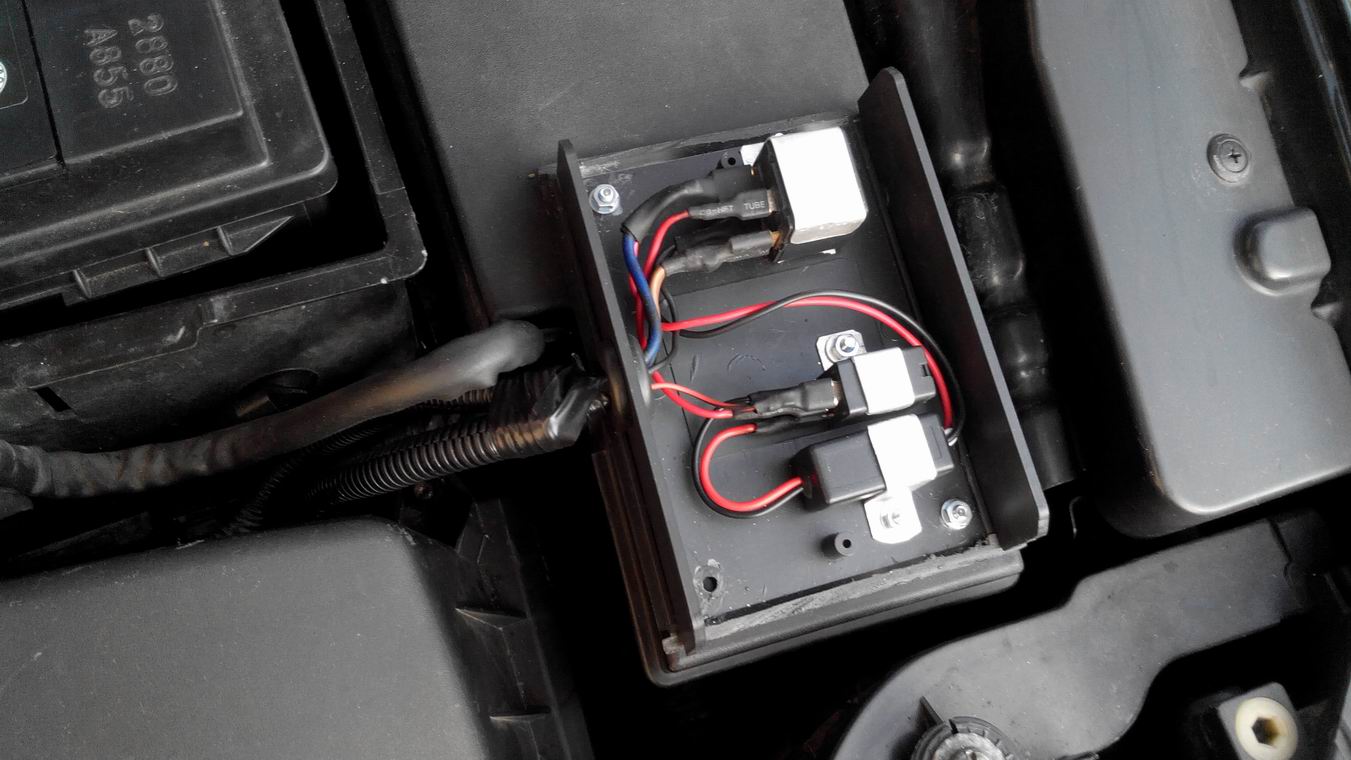

Krabička so spínacím a riadiacim relé a modulom pre denné svietenie /nie je zapojený na svetlá, je využitý len pre spínanie ohrevu/. Použil som ho v obvode kvôli tomu, že zopína až po naštartovaní motora keď sa zvýši napätie nad 13,7V. Nemôže sa tak stať žeby sa spustil ohrev bez nabíjania.
Krabička so spínacím a riadiacim relé a modulom pre denné svietenie /nie je zapojený na svetlá, je využitý len pre spínanie ohrevu/. Použil som ho v obvode kvôli tomu, že zopína až po naštartovaní motora keď sa zvýši napätie nad 13,7V. Nemôže sa tak stať žeby sa spustil ohrev bez nabíjania.

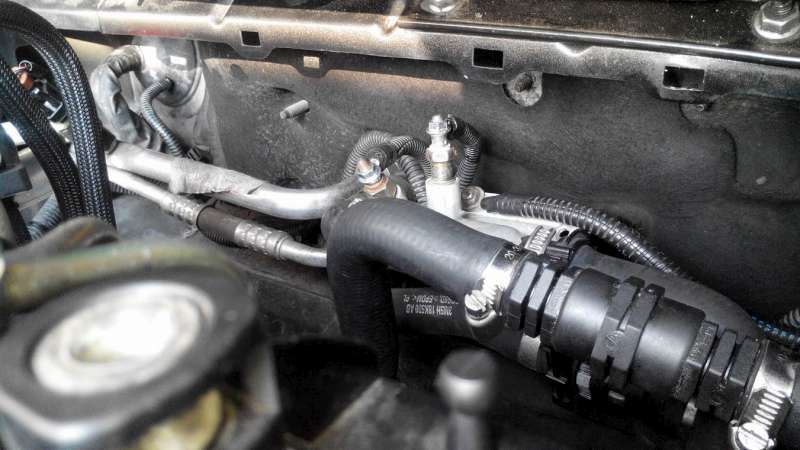

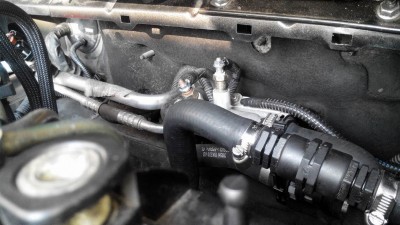

Resize of 2.jpg

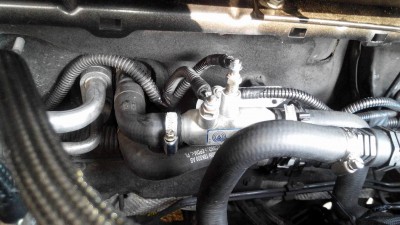

Samotné teleso som premiestnil do hadice ktorá privádza vodu k radiátoru /pôvodne som to zapojil zle na výstup/ a preto som musel spájať rozrezanú hadicu plastovým medzikusom.
Samotné teleso som premiestnil do hadice ktorá privádza vodu k radiátoru /pôvodne som to zapojil zle na výstup/ a preto som musel spájať rozrezanú hadicu plastovým medzikusom.
Ford Focus II 2005 1.6 TDCi 66kW

stano.
Člen klubu
Člen klubu
Příspěvky: 13547
Registrován: 18.07.2011 19:55

Re: Elektricky predohrev motora

Příspěvek od stano. » 20.11.2014 15:22

Pekne :palec_nahoru: Hlavne zastavba sa mi paci. Nie polepene na kolene. Odkial mas tie elektricke spiraly? Original Fordacke? A aky to ma odber? Podla prierezu kablov usudzujem do 25A.

Uživatelský avatar
denerson
Nováček
Nováček
Příspěvky: 10
Registrován: 04.08.2014 21:28
Bydliště: Košice

Re: Elektricky predohrev motora

Příspěvek od denerson » 20.11.2014 15:48

Ďakujem :) preto mi to trvalo trocha dlhšie, chcel som to mať poriadne. Spolu majú odber 45 A a vodiče sú stavané presne ako hovoríš cca na 25A... ku každému žhaviču je natiahnutý zvlášť vodič. Zatiaľ sa to nikde nehreje. Iba tam kde má... vo vode :Dancer: Topné teleso mám z vrakoviska. Objednával som to na nete a predajca mi tvrdil, že je to z Focusa 1.8 TDCi. Bolo mi zvláštne že to má len 2 žhaviče, ale mne to stačí :) Chcel za to 20 Eur a zvyšné veci ma vyšli asi na 30. Vodiče, trubice, relátka a napr aj poistka s držiakom boli odložené ešte z vyradeného Escorta a havarovanej Bravy :) takže som kupoval len termostat, modul denného svietenia, krabičku a drobný elektroinštalačný materiál.
Ford Focus II 2005 1.6 TDCi 66kW

memento
Pokročilý
Pokročilý
Příspěvky: 716
Registrován: 24.12.2012 08:01
Bydliště: Greater Bratislava

Re: Elektricky predohrev motora

Příspěvek od memento » 20.11.2014 17:05

Fakt paradna robota! :)
Ja by som uprednostnil predohrev motora, ale co horsie, netrufam si pustit sa do toho. :(
Focusik sem uz nechodi...
focus combi 2009 1.8 TDCi titanium
skusenosti s S 1000 MB, Ziguli 2101, S Favorit, Ford Escort, S Fabia, R Megane, S Octavia
