BT modul Nokia rx-1c

[ZaQik]

BT moduly se zacinaji hojneji objevovat na vrakovistich, ale neni k nim kabelaz. A pokud ji v aute nemate z vyroby, tak se financne nevyplati ji dodavat.
Zatim jsem vykoumal jen pouzite piny (viz. obrazek) BT modulu.

3 a 4 - pripojeni mikrofonu
ostatni nevim

Nechci rozchodit hlasove ovladani, ani nepatram po konektoru na USB, chci jen pripojit radio Ford 6000CD, abych vyuzil ty "smutne" telefonky a nemusel mit externi ovladani HF.

Dekuji predem za vase poznatky.

[ZaQik]

3 a 4 - pripojeni mikrofonu
17 a 18 - 12V
33 a 34 - GND
14 - CAN+
15 - CAN-

[ZaQik]

3 a 4 - pripojeni mikrofonu
17 a 18 - 12V
33 a 34 - GND
14 - CAN+
15 - CAN-

1 - Line OUT +
2 - LINE OUT -

Nevim ale, zda nebude nutne nejak "prerusit" AUX, aby se pri telefonovani vypnul ...

[ZaQik]

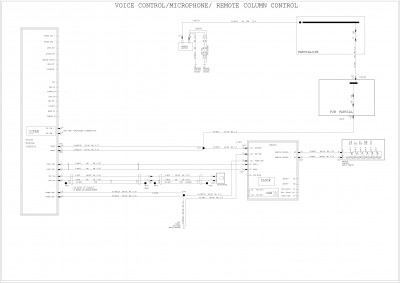

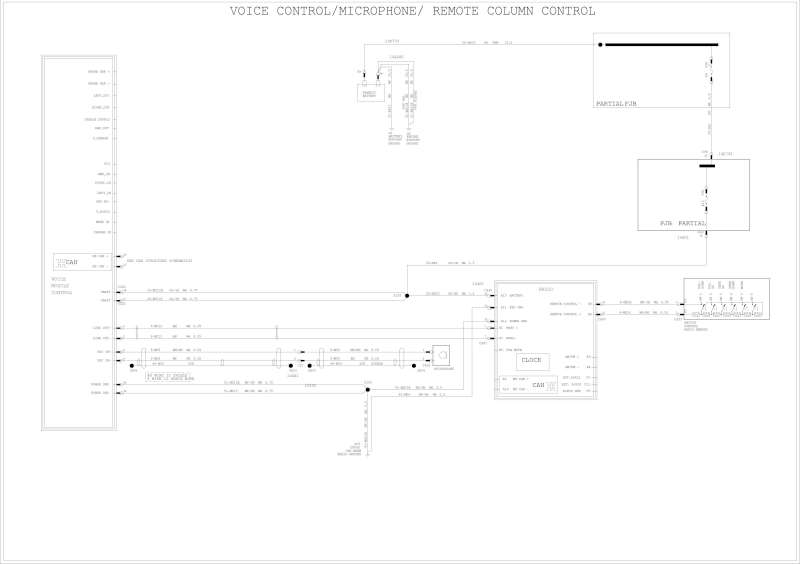

Takze pokud nepouzivate AUX ci USB a mate modul z FoFo II pre FL (napr. 4M5T-19G488-BV) a radio 6000CD, tak vam zafunguje tohle zapojeni:
(upozornuji, ze jsem to rozchodil v aute po FL)

[ZaQik]

... a nejvetsi legrace je, ze BTmodul nedela Nokia, ale v licenci http://www.novero.com/ a dodava ho i do skodovek.
Takze pokud potrebujete 54pin konektor, tak je to 4E0972144

[ZaQik]

... tak piny z posledniho radku jsou vsechny jen pro pripojeni "kolebky" mobilu.
A protoze si sem pisu sam, tak to ani nebudu rozepisovat.

[ZaQik]

... ne tak docela.
pin 37 - AUX IN LEFT
pin 38 - AUX IN RIGHT
a k tomu pin 19 - AUX IN REF

vystup pak:
pin 5 - AUX OUT LEFT
pin 6 - AUX OUT RIGHT
pin 23 - AUX OUT REF

Takze uz mi to pri telefonovani preruci i AUX.

[ZaQik]

prakicke provedeni:
http://www.ford-focus.cz/forum/viewtopi ... 4&p=538773

[Iudex]

A aký vidíš problém s externým bluetooth handsfree? Ja mám Parrot Minikit chic za nejakých 80 eur a stačí to:http://www.parrot.com/usa/products/plug ... inikitslim

[ZaQik]

Parrot ma dokonce vic funkci - ale pokazde musis mit jeho ovladani ... tzn. pridelavat neco na palubovku. A to se mi nechtelo, chtel jsem pouzit tlacitka z radia.

[Anndy]

Nejako som nepochopil, aký je problém so sony rádiom?
Diky

[ZaQik]

Nejako som nepochopil, aký je problém so sony rádiom?

... jen pokud chces zprovoznit USB ... zvlada to az od vyssi verze firmware.

[stargen]

Ako je to s navi DENSO zvladne usb ked som jej dal posledny firmware, mapy 2009-2010 v pohode idu.

[tutys]

Mám problém...dosud mi BT na radiu Blaupunkt TravelPilot EX v c-maxu bezproblému fungoval, ale najednou na displeji píše NO PHONE někdy se to tváří, že vůbec BT nemám a po zmáčknutí tlačítka "telefonku" se jen ztlumí rádio (MUTE). V nastavení telefonu PHONE SETTINGS mám dvě nabídky RECEJT ALL - NO a BLUETOOTH OFF a nejde s tím nic udělat jakože zapnout nebo vypnout, prostě změnit mód. Nevíte čím by to mohlo být? Baterku v autě i samotný Bluettoth Modul jsem odpojil a znovu zapojil, ale bez úspěchu. Nevíte náhodou jak bluettoth znovu rozchodit? Předem díky za všechny rady.

[ZaQik]

zkusit ho probudit diagnostikou (pokud komunikuje), ale spis uz je po nem
