Navod - fiesta mk7 - original predni parkovaky

Příspěvek od ZaQik » 17.07.2024 10:56

plati jen pro poFL (2013 - 2017), predpokladem jsou originalni zadni parkovaky (viewtopic.php?p=1248949#p1248949)

Dily:
- 4x cidlo CV1T-15D851-CA (nebo CV1T-15K859-AA ci CV1T-15K859-AB)
- 4x objimka v sade C1BT-15D851-AA
- svazek do narazniku C1BT-15K867-AAF
- tlacitko C1BT-15A860-BA nebo C1BT-15A860-CA (vcetne start/stop)

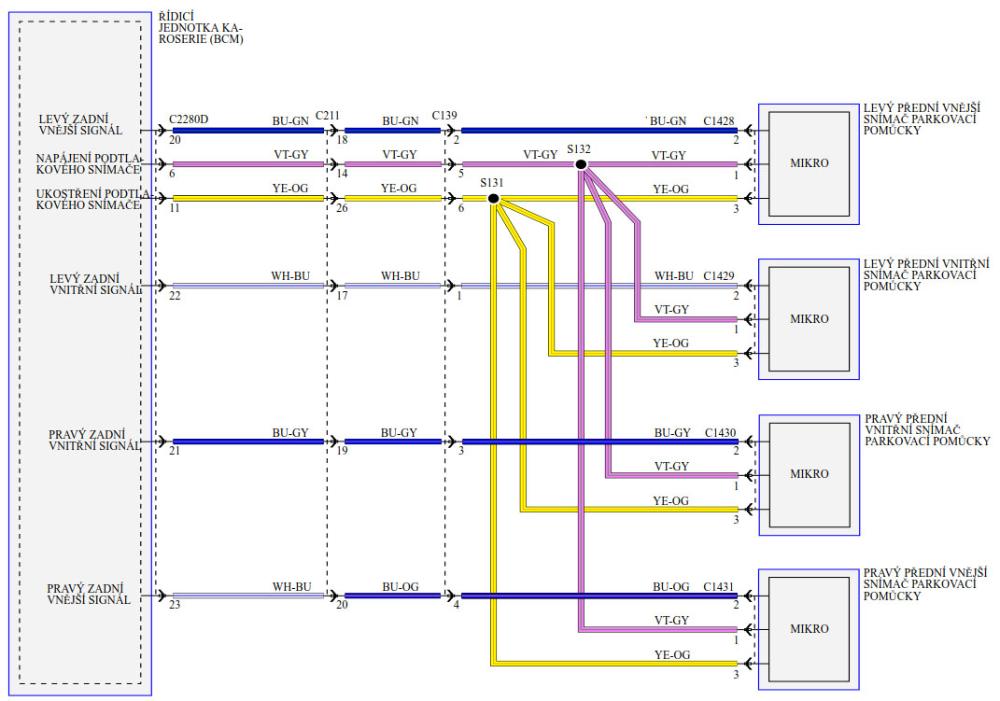

Schema: (pokud nemate pripravu)
Postup:
1. vyndat svetla (u kazdeho 2x sroub T30)

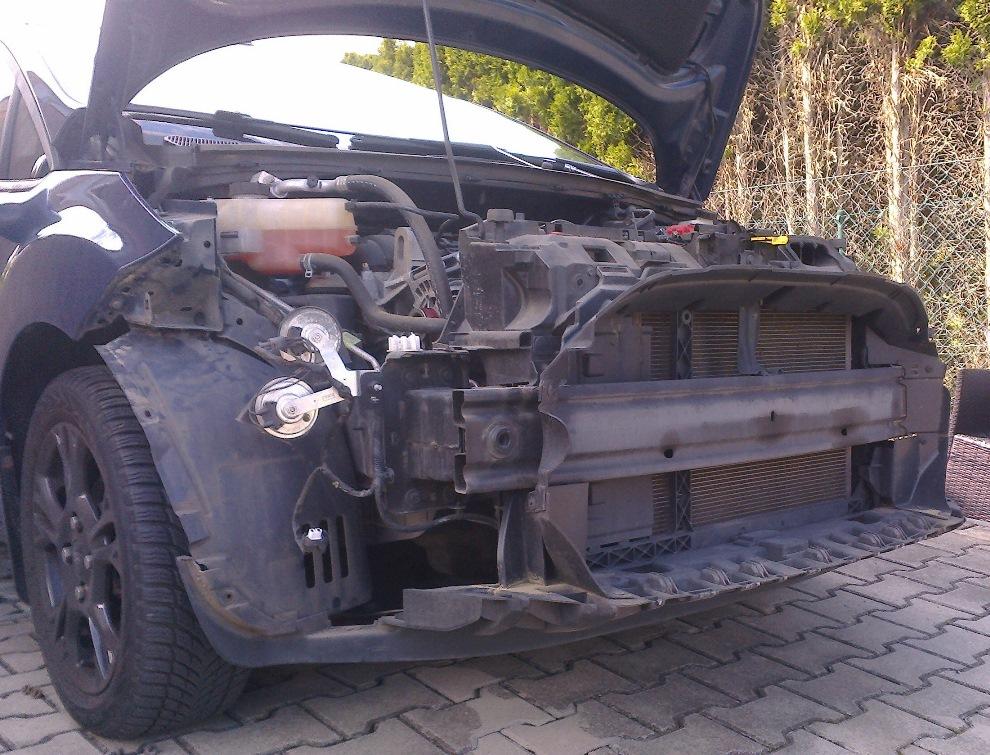

2. sundat naraznik (nad horni mrizkou 4x trn a 2x sroub, v kazdem podbehu 2x sroub, ze spodu 2x trn, v kazdem spojeni naraznik-blatnik 3x hodne spatne pristupny sroub)

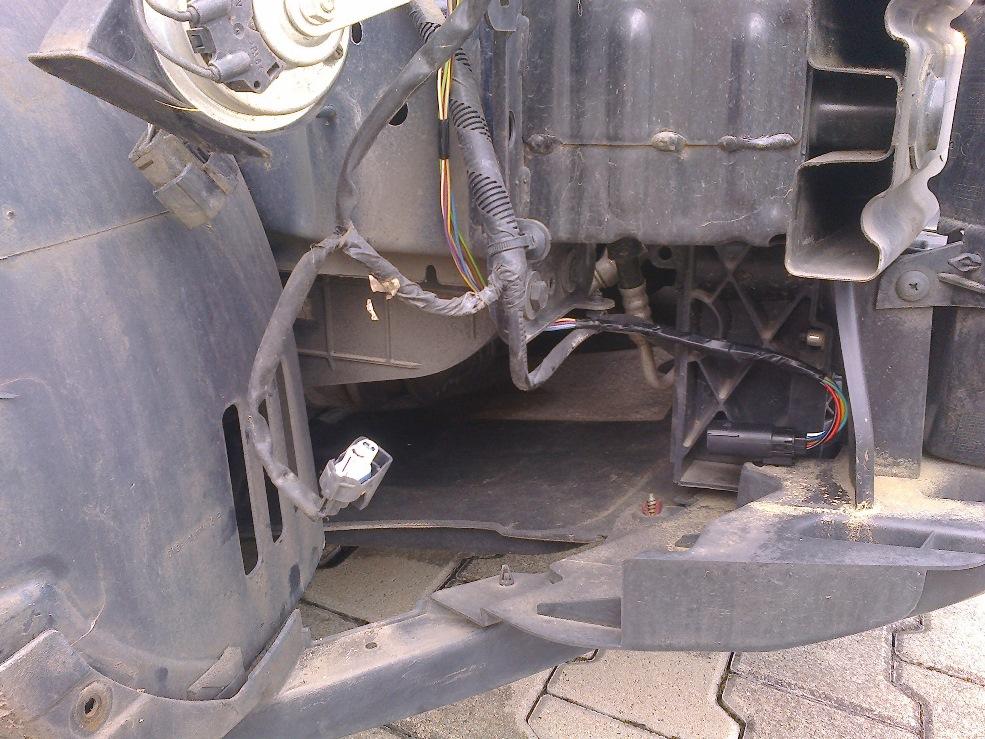

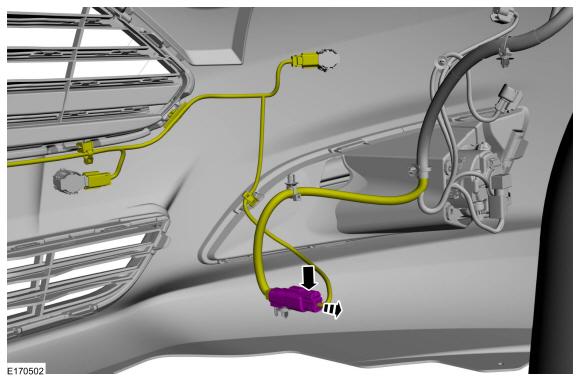

3. pokud neni priprava v motorovem prostoru, tak si ji natahneme

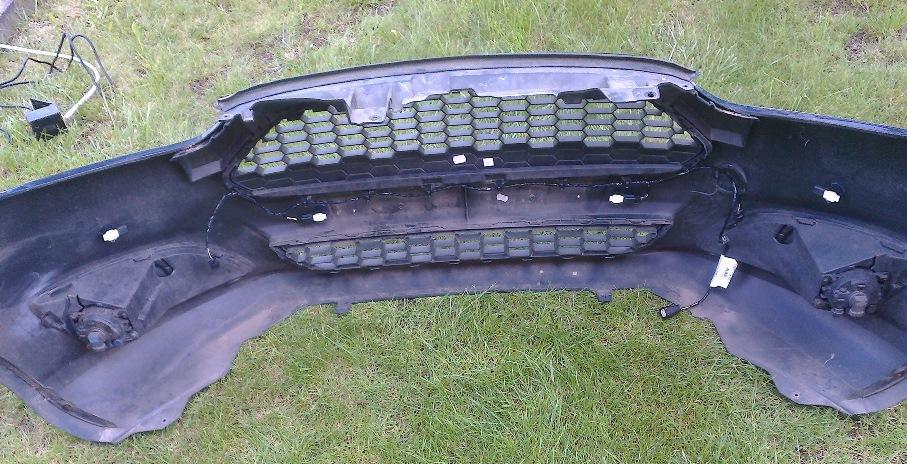

4. vyriznout diry pro parkovaky:
tenhle obrazek jsem ziskal pozdeji, takze mam vnejsi parkovaky trochu jinde
5. poskladat zpet
6. zapojime tlacitko (pin 2 - kostra, pin 5 - podsviceni, pin 7 - ovladani parkovaciho asistenta na BCM C2280F-7, pin 8 - LEDka parkovaciho asistenta na BCM C2280F-19)
7. diagnostikou v centralni konfiguraci nastavit parametr Parking assistance

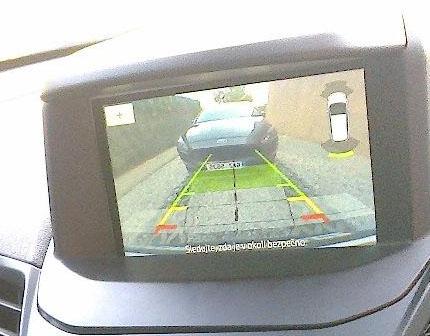

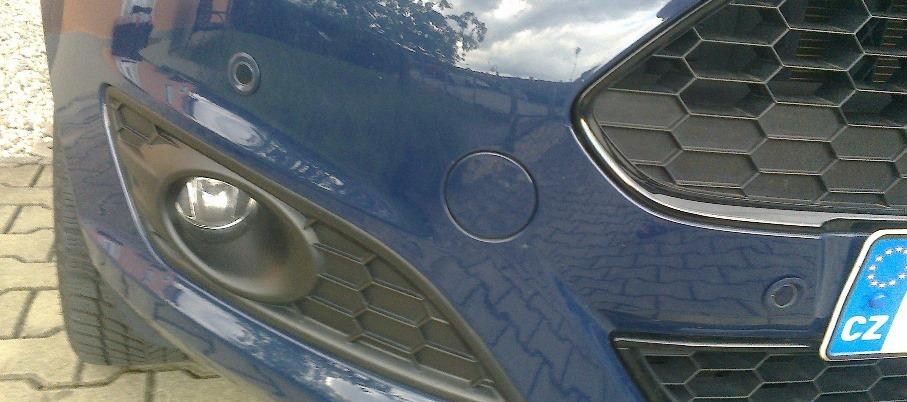

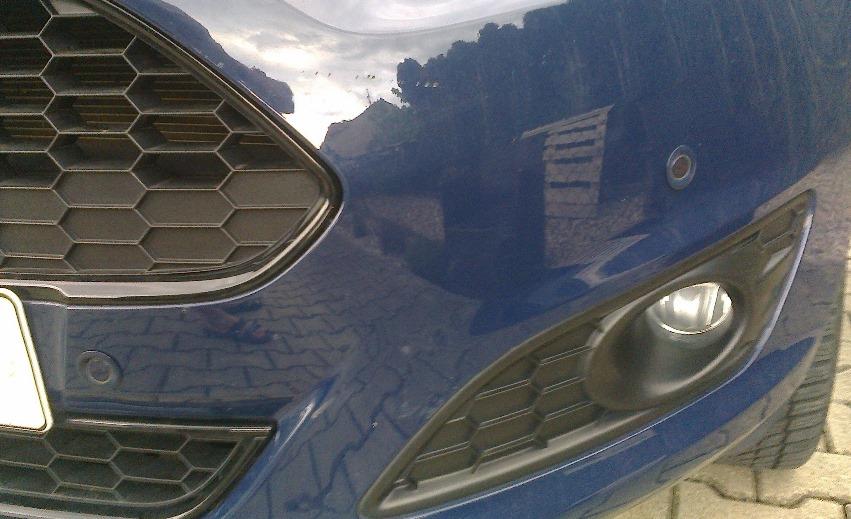

Výsledek:
Ford Focus mk3 combi 1.6 Ti-VCT, r.v.2018 + Ford Fiesta mk7 3D 1.25, r.v.2014
byl Ford Focus mk2 combi 1.6, r.v.2009 + Ford Fiesta mk6 1.4 TDCi r.v. 2004
Nejsem poradna, encyklopedie ani hotline spolecnosti Ford - ptejte se na foru, od toho je.
